Электросхема обогревателя стекла тип 2 Opel Astra-H

Электрическая схема обогревателя стекла Opel Astra-H 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

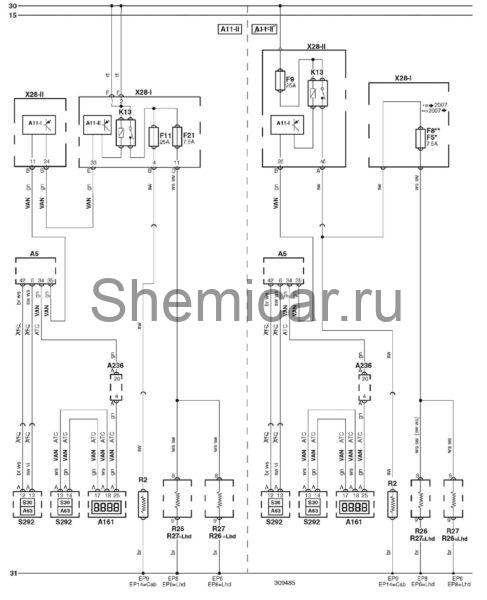

Электросхема обогревателя стекла (2006-).

обозначения к электрической схеме Opel Astra

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A63	Электронный блок управления кондиционером
A161	Многофункциональный дисплей
A236	Блок управления электрооборудованием рулевой колонки
F5	Предохранитель
F8	Предохранитель
F9	Предохранитель
F11	Предохранитель
F21	Предохранитель
K13	Реле обогревателя заднего стекла
R2	Обогреватель заднего стекла
R26	Обогреватель зеркала заднего вида на двери водителя
R27	Обогреватель зеркала заднего вида на двери пассажира
S30	Выключатель обогревателя заднего стекла
S292	Панель управления кондиционером/отопителем
VAN	Шина данных VAN

цвета проводов на схеме.
