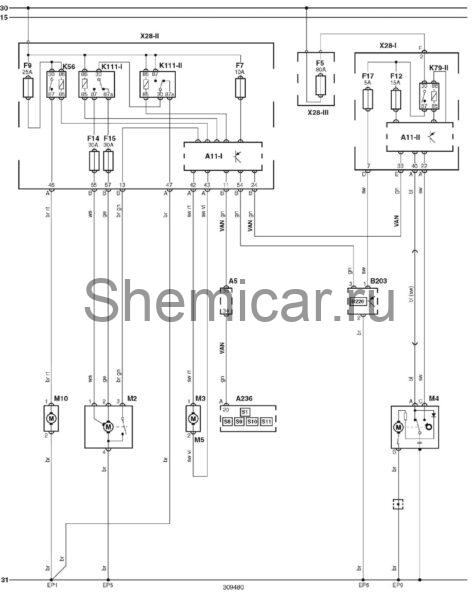

Электросхема очистителей и омывателей тип 3 Opel Astra-H

Электрическая схема очистителей и омывателей Opel Astra-H 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

Электросхема очистителей и омывателей — С многофункциональным блоком управления в грузовом отсеке.

обозначения к электрической схеме Opel Astra

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A236	Блок управления электрооборудованием рулевой колонки
B203	Датчик дождя (очиститель лобового стекла)
B220	Датчик солнечного света
F5	Предохранитель
F7	Предохранитель
F9	Предохранитель
F12	Предохранитель
F14	Предохранитель
F15	Предохранитель
F17	Предохранитель
K56	Реле насоса омывателя фар
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
M4	Электродвигатель очистителя заднего стекла
M5	Электродвигатель насоса омывателя заднего стекла
M10	Электродвигатель насоса омывателя фар (левый или единственный)
S1	Замок зажигания
S8	Переключатель управления очистителем / омывателем лобового стекла
S9	Выключатель омывателя лобового стекла
S10	Переключатель управления очистителем / омывателем заднего стекла
S11	Выключатель омывателя заднего стекла
VAN	Шина данных VAN

цвета проводов на схеме.

bl = синий	br = коричневый
gn = зеленый	gr = серый
rs = розовый	rt = красный
ws = белый	hbl = голубой
el = кремовый	ge = желтый
nf= нейтральный	og=оранжевый
sw = черный	vi = фиолетовый
hgn= светло зеленый	rbr = пурпурный
