Электросхема системы управления подвеской тип 2 Opel Astra-H

Электрическая схема системы управления подвеской Opel Astra-H 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

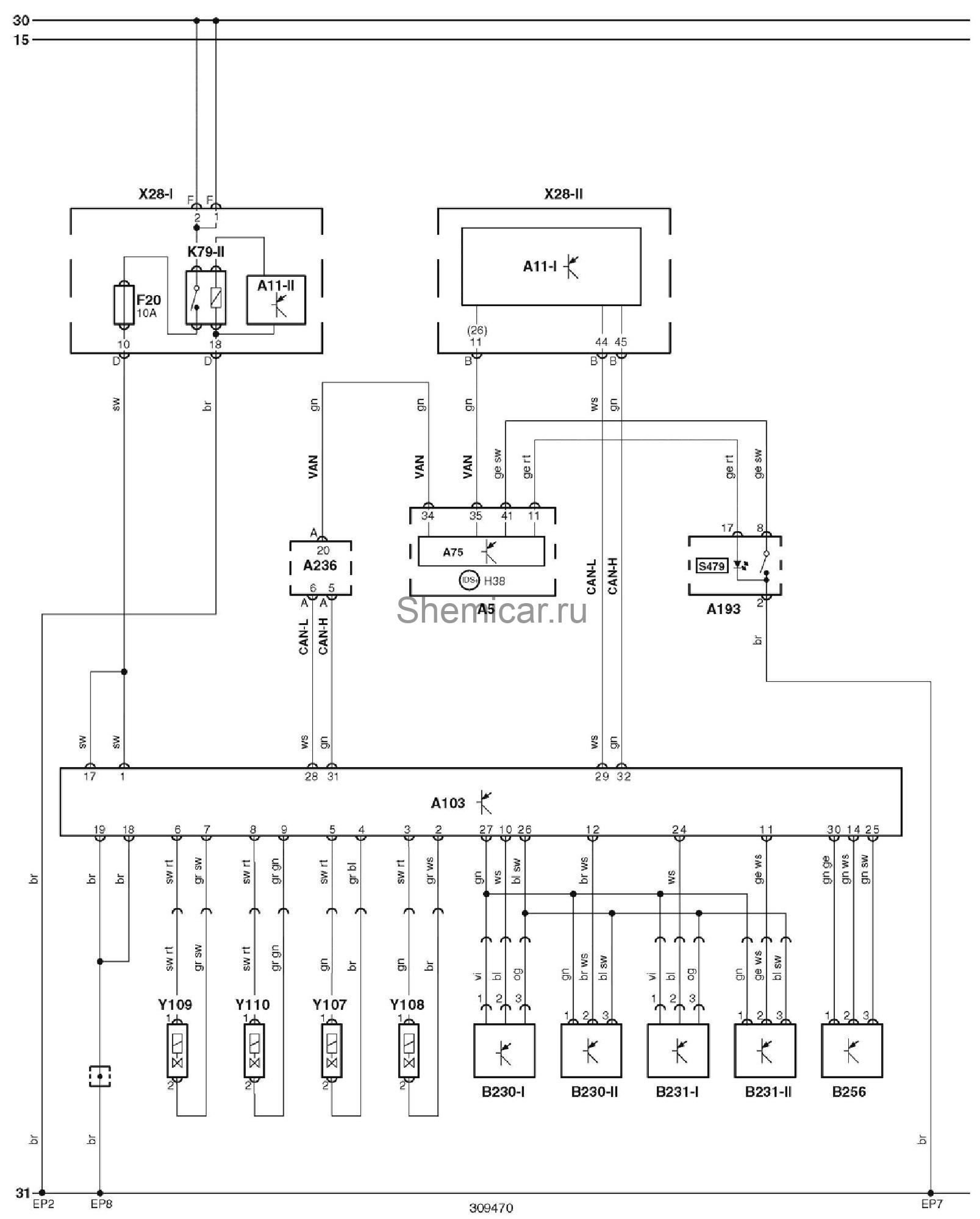

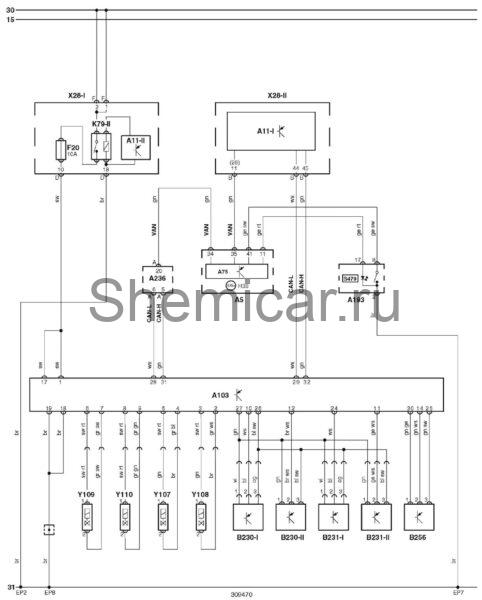

Электросхема системы управления подвеской (2006-).

обозначения к электрической схеме Opel Astra

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A75	Блок управления комбинацией приборов
A103	Блок управления подвеской
A193	Многофункциональный переключатель в сборе
A236	Блок управления электрооборудованием рулевой колонки
B256	Датчик ускорения (подвеска с электронным управлением), задний
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
F20	Предохранитель
H38	Индикатор системы активной подвески
S479	Переключатель выбора спортивного режима
VAN	Шина данных VAN
Y107	Э/м клапан привода активной подвески (левый передний)
Y108	Э/м клапан привода активной подвески (правый передний)
Y109	Э/м клапан привода активной подвески (левый задний)
Y110	Э/м клапан привода активной подвески (правый задний)

цвета проводов на схеме.
