Электросхема обогревателя стекла тип 2 Ford Galaxy 1

Электрическая схема обогревателя стекла автомобиля Ford Galaxy 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

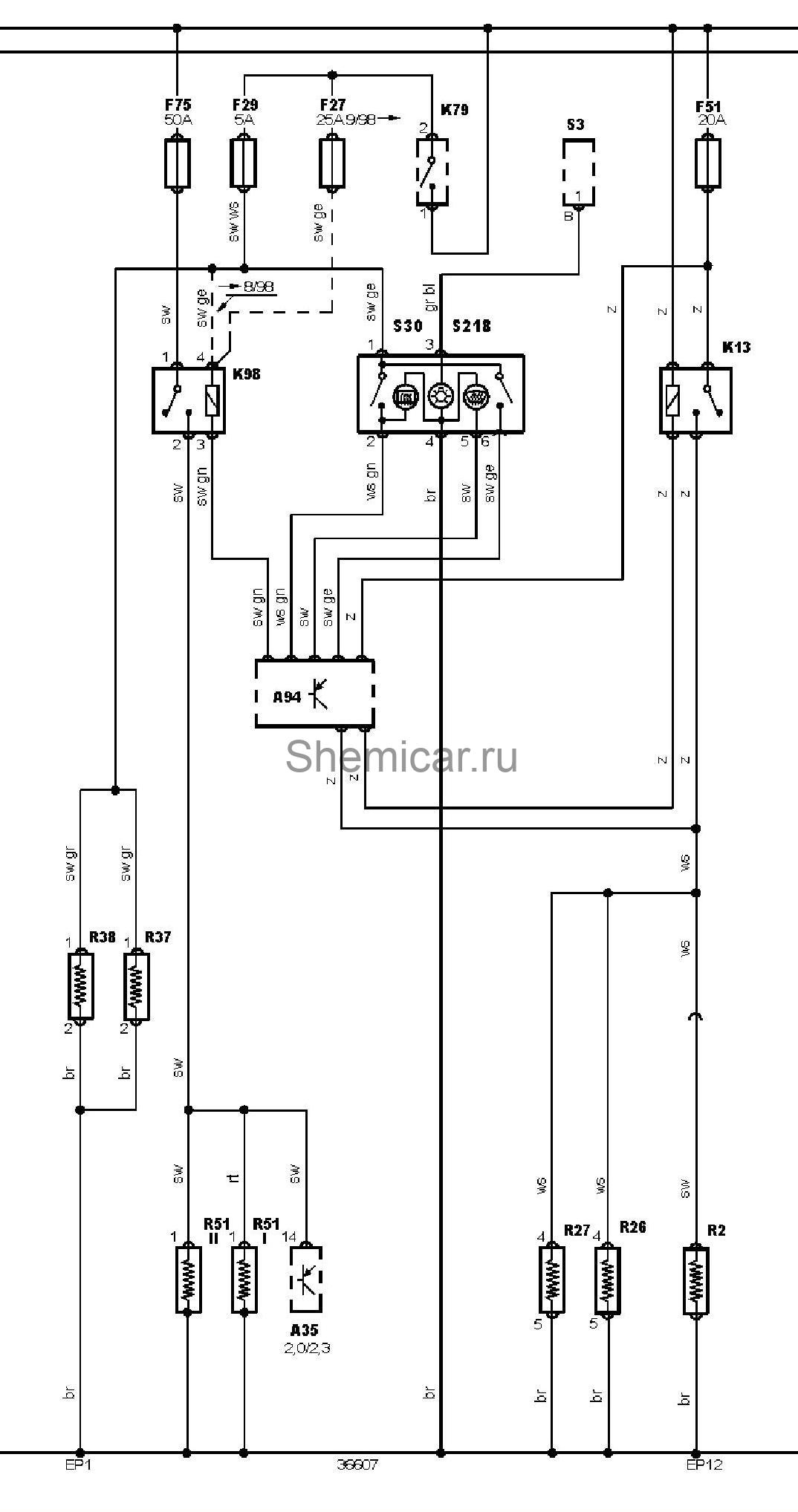

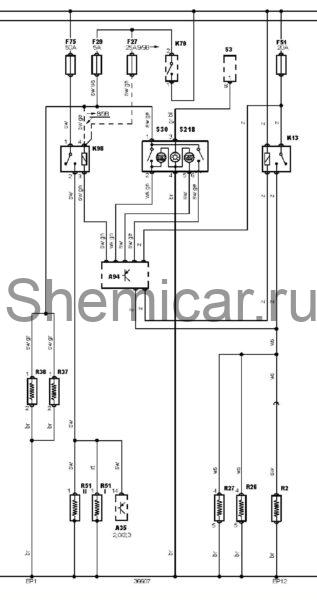

Электросхема обогревателя стекла.

обозначения к электрической схеме Ford Galaxy

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A35	Электронный блок управления двигателем (ECM)
A94	Интегрированное реле/блок управления
EP1	Точка массы
EP12	Точка массы
F27	Предохранитель
F29	Предохранитель
F51	Предохранитель
F75	Предохранитель
K13	Реле обогревателя заднего стекла
K79	Реле основных цепейзажигания
K98	Реле обогревателя лобового стекла
R2	Обогреватель заднего стекла
R26	Обогреватель заднего стекла
R27	Обогреватель заднего стекла
R37	Обогреватель форсунки омывателя лобового стекла (левый или единственный)
R38	Обогреватель форсунки омывателя лобового стекла (правый)
R51 I	Обогреватель лобового стекла
R51 II	Обогреватель лобового стекла
S3	Выключатель фар
S30	Выключатель обогревателя заднего стекла
S218	Выключатель обогревателя лобового стекла

цвета проводов на схеме.
