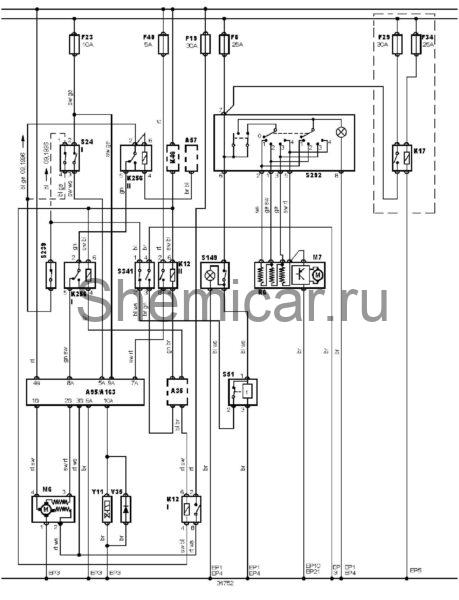

Электросхема кондиционера тип 1 Ford Galaxy 1

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем

A57

Электронный блок управления КПП — 2,0i —>1998

A95

Блок управления электродвигателем вентилятора системы охлаждения

A163

Блок управления компрессором кондиционера

F6

Предохранитель

F19

Предохранитель

F23

Предохранитель

F29

Предохранитель

F34

Предохранитель

F40

Предохранитель

K12-I

Реле I электродвигателя вентилятора системы охлаждения — 2,0i

K12-II

Реле II электродвигателя вентилятора системы охлаждения — 2,0i —08/99

K17

Реле кондиционера

K256-I

Реле I полного открытия дроссельной заслонки

K256-II

Реле II полного открытия дроссельной заслонки — 2,0i, кроме 1998

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

R6

Резистор электродвигателя вентилятора отопителя

S51

Датчик-выключатель по температуре испарителя кондиционера — 2,0i

S149

Главный выключатель кондиционера

S239

Выключатель по температуре окружающего воздуха — кроме 2,0i—08/96

S292

Панель управления кондиционером/отопителем

S341

Тройной датчик-выключатель по давлению хладагента в системе кондиционирования

V35

Диод цепи электромагнитной муфты компрессора кондиционера — 2,0i

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
