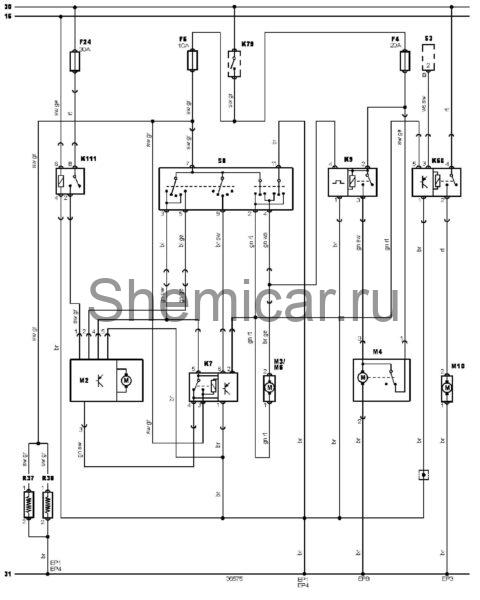

Электросхема очистителей и омывателей тип 2 Ford Galaxy 1

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

EP1

Точка массы

EP3

Точка массы

EP4

Точка массы

EP8

Точка массы

F4

Предохранитель

F5

Предохранитель

F24

Предохранитель

K7

Реле прерывистого режима работы очистителя лобового стекла

K9

Реле прерывистого режима работы очистителя заднего стекла

K56

Реле насоса омывателя фар

K79

Реле основных цепей зажигания

K111

Реле электродвигателя очистителя лобового стекла

M2

Электродвигатель очистителя лобового стекла

M3

Электродвигатель насоса омывателя лобового стекла

M4

Электродвигатель очистителя заднего стекла

M5

Электродвигатель насоса омывателя заднего стекла

M10

Электродвигатель насоса омывателя фар (левый или единственный)

R37

Обогреватель форсунки омывателя лобового стекла (левый или единственный)

R38

Обогреватель форсунки омывателя лобового стекла (правый)

S3

Выключатель фар

S8

Переключатель управления очистителем / омывателем лобового стекла

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
