Электросхема системы запуска тип 2 Ford Galaxy 1

Электрическая схема системы запуска автомобиля Ford Galaxy 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

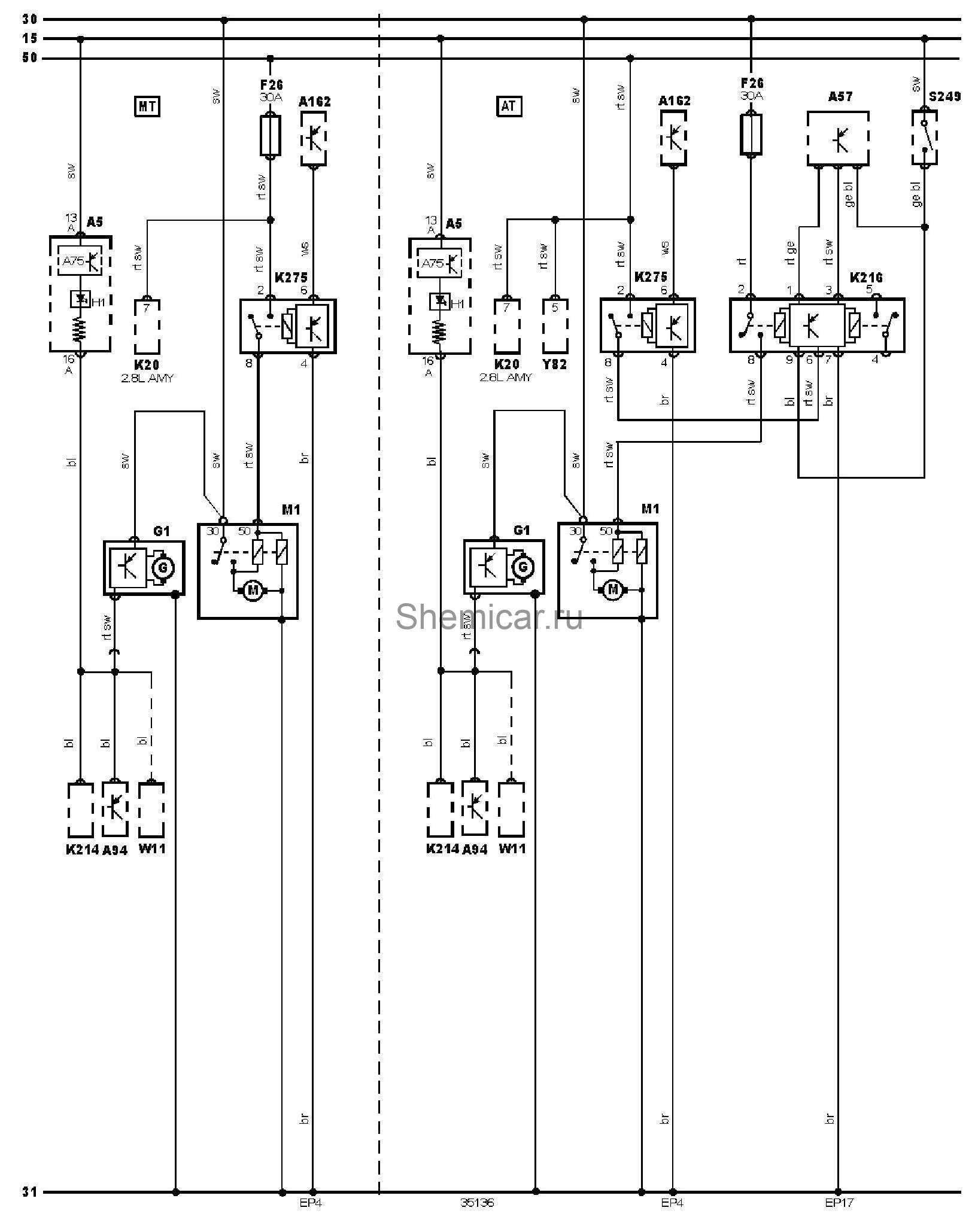

Электросхема системы запуска.

обозначения к электрической схеме Ford Galaxy

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
A5	Комбинация приборов
A57	Электронный блок управления трансмиссией (TCM)
A75	Блок управления комбинацией приборов
A94	Интегрированное реле/блок управления
A162	Электронный блок управления иммобилайзером
EP17	Точка массы
EP4	Точка массы
F26	Предохранитель
G1	Г енератор
H1	Индикатор зарядки аккумуляторной батареи
K20	Реле топливного насоса
K214	Реле противотуманных фар
K216	Реле системы управления трансмиссией
K275	Реле противотуманных фар
M1	Стартер
S249	Датчик положения селектора
W11	Запасной провод (жгут проводов)
Y82	Привод блокировки селектора трансмиссии

цвета проводов на схеме.
