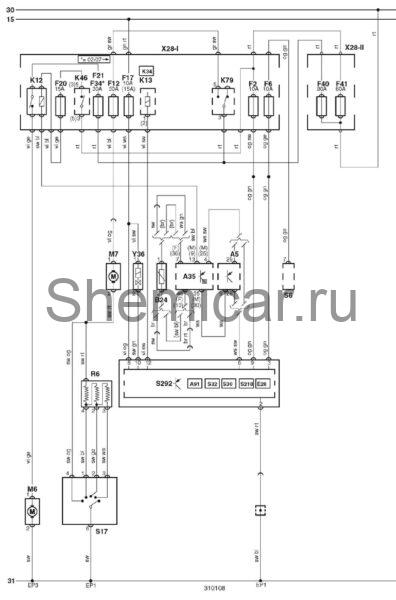

Электросхема обогрева салона Ford Sportka

Электрическая схема системы обогрева салона Ford Sportka 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

Электросхема системы обогрева салона и системы охлаждения двигателя.



обозначения к электрической схеме Ford Sportka

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем (ECM)

A91

Блок управления отопителем

B24

Датчик температуры охлаждающей жидкости

EP1

Точка массы

EP3

Точка массы

E28

Лампа(-ы) подсветки панели управления отопителем

F2

Предохранитель

F6

Предохранитель

F12

Предохранитель

F17

Предохранитель

F20

Предохранитель

F21

Предохранитель

F34

Предохранитель

F40

Предохранитель

F41

Предохранитель

K12

Реле электродвигателя вентилятора системы охлаждения

K13

Реле обогревателя заднего стекла

K34

Реле обогревателя зеркал заднего вида

K46

Реле системы управления двигателем

K79

Реле основных цепейзажигания

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

R6

Резистор электродвигателя вентилятора отопителя

S6

Комбинированный переключатель

S17

Выключатель электродвигателя вентилятора кондиционера/отопителя

S30

Выключатель обогревателя заднего стекла

S32

Выключатель задних противотуманных фонарей

S218

Выключатель обогревателя лобового стекла

S292

Панель управления кондиционером/отопителем

Y36

Клапан регулятора охлаждающей жидкости в отопителе








цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
