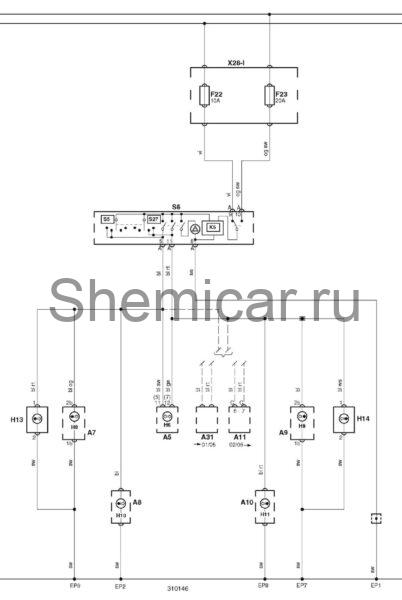

Электросхема указателей поворота Ford Sportka

Электрическая схема ламп внешнего освещения автомобиля Ford Sportka 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

Электросхема ламп внешнего освещения — Указатели поворота.



обозначения к электрической схеме Ford Sportka

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара в сборе

A8

Левый задний фонарь в сборе

A9

Правая фара в сборе

A10

Правый задний фонарь в сборе

A11

Многофункциональный блок управления

A31

Блок управления центральным замком

EP1

Точка массы

EP2

Точка массы

EP7

Точка массы

EP8

Точка массы

EP9

Точка массы

F22

Предохранитель

F23

Предохранитель

H6

Индикатор указателей поворота (левый или единственный)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателя поворота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота

K5

Реле-прерыватель указателей поворота

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S27

Выключатель аварийной сигнализации









цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
