Электросхема подушек безопасности тип 4 Ford Sportka

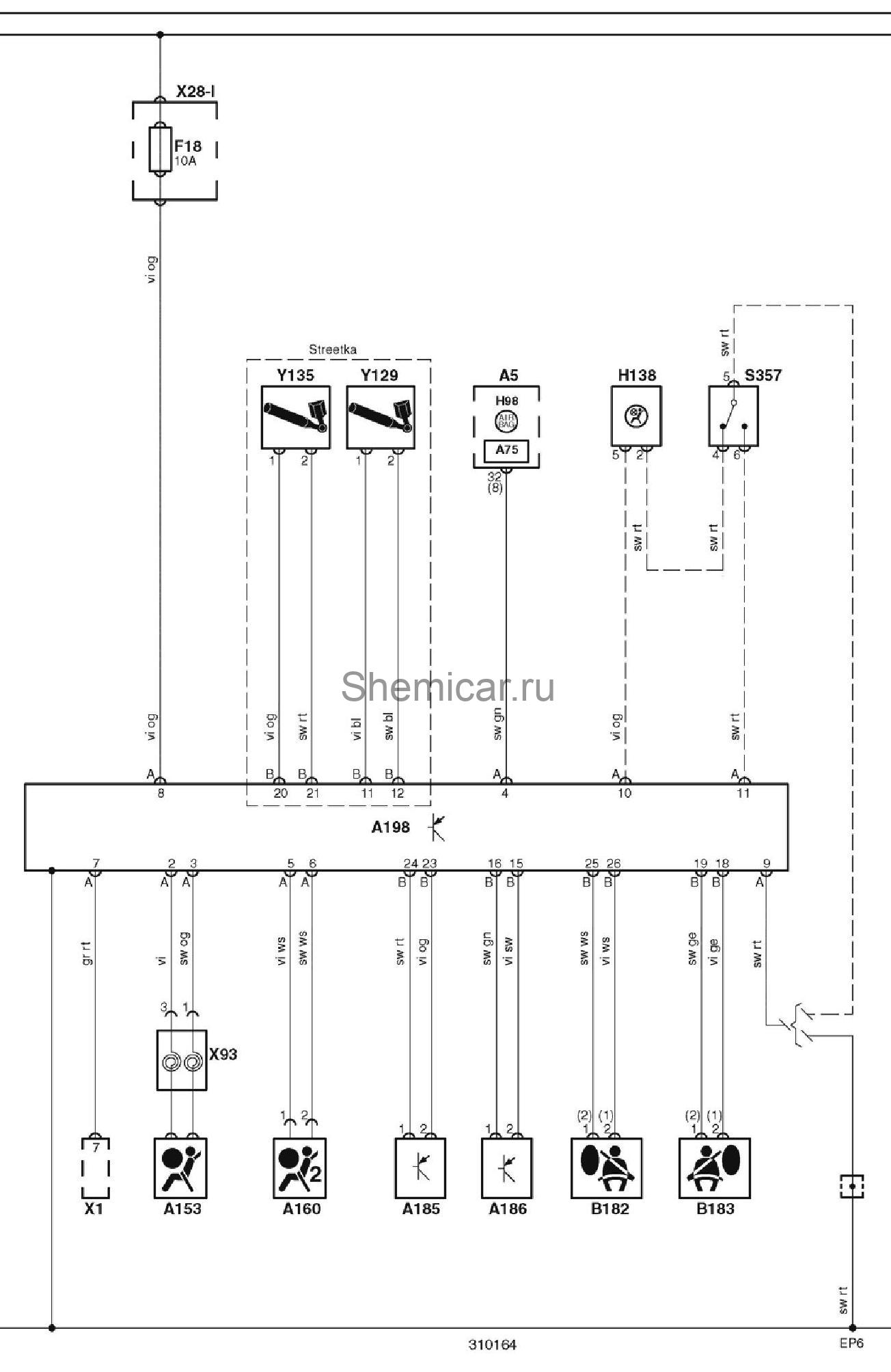

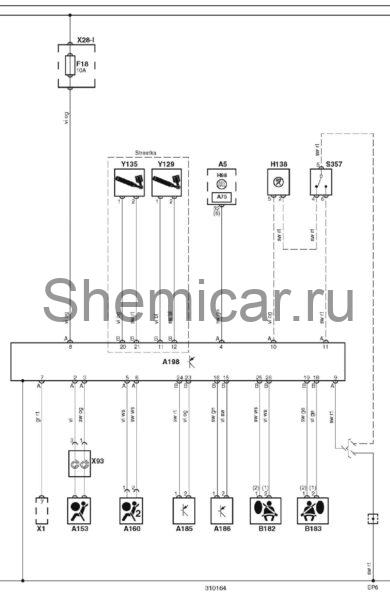

Электрическая схема подушек безопасности Ford Sportka 2005, 2006, 2007, 2008, 2009 года выпуска.

Электросхема подушек безопасности — с боковыми подушками безопасности — (02.2005-).



обозначения к электрической схеме Ford Sportka

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A75

Блок управления комбинацией приборов

A153

Подушка безопасности водителя

A160

Подушка безопасности пассажира

A185

Боковая подушка безопасности водителя

A186

Боковая подушка безопасности пассажира

A198

Электронный блок управления SRS

B182

Боковой датчик удара, со стороны водителя

B183

Боковой датчик удара, со стороны пассажира

EP6

Точка массы

F18

Предохранитель

H98

Индикатор SRS

H138

Индикатор отключения боковой подушки безопасности

S357

Выключатель принудительного отключения подушки безопасности пассажира

X1

Диагностический разъем (DLC)

X93

Спиральный провод(SRS)

Y129

Преднатяжитель ремня безопасности пассажира

Y135

Преднатяжитель ремня безопасности водителя









цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
