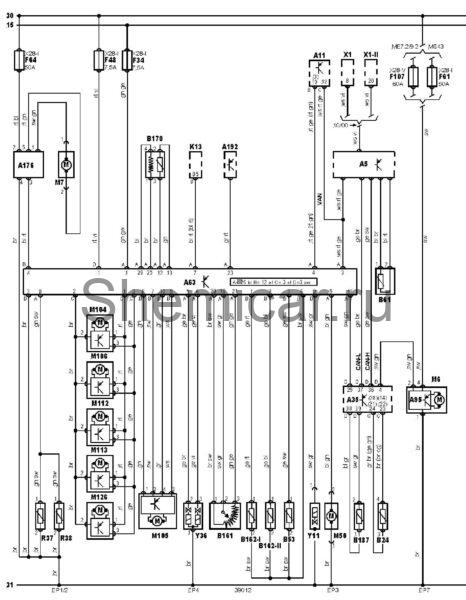

Электросхема кондиционера тип 2 BMW X5 E53

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A35

Электронный блок управления двигателем

A63

Электронный блок управления кондиционером

A95

Блок управления электродвигателем вентилятора системы охлаждения

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

A192

Блок управления освещением

B24

Датчик температуры охлаждающей жидкости

B53

Датчик температуры за испарителем

B61

Датчик температуры окружающего воздуха

B161

Датчик давления хладагента системы кондиционирования

B162-I

Датчик температуры радиатора отопителя 1

B162-II

Датчик температуры 2 радиатора отопителя

B170

Датчик чистоты воздуха, поступающего в отопитель

B187

Датчик температуры электродвигателя вентилятора системы охлаждения

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

F34

Предохранитель

F48

Предохранитель

F61

Предохранитель

F64

Предохранитель

F107

Предохранитель

K13

Реле обогревателя заднего стекла

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M50

Электродвигатель насоса системы охлаждения

M104

Электродвигатель привода заслонки забора входящего воздуха кондиционера/отопителя

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M106

Электродвигатель привода заслонки подачи воздуха к ногам, задняя часть салона (кондиционер/отопитель)

M112

Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель)

M113

Электродвигатель привода заслонки обдува стекол

M126

Электродвигатель привода заслонки подачи воздуха к ногам

R37

Обогреватель форсунки омывателя лобового стекла (левый или единственный)

R38

Обогреватель форсунки омывателя лобового стекла (правый)

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель

Y11

Электромагнитная муфта компрессора кондиционера

Y36

Клапан регулятора охлаждающей жидкости в отопителе

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
