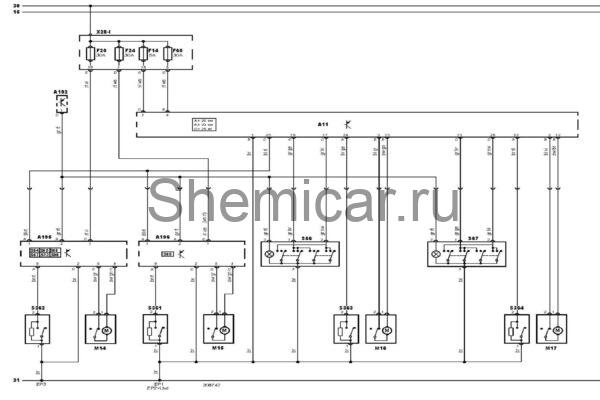

Электросхема электропривода стеклоподъемников BMW X5 E53

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

A192

Блок управления освещением

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

EP1

Точка массы

EP2

Точка массы

EP3

Точка массы

F14

Предохранитель

F20

Предохранитель

F24

Предохранитель

F60

Предохранитель

M14

Электродвигатель привода стеклоподъемника двери водителя

M15

Электродвигатель привода стеклоподъемника двери пассажира

M16

Электродвигатель привода стеклоподъемника задней левой двери

M17

Электродвигатель привода стеклоподъемника задней правой двери

S64

Выключатель электропривода стеклоподъемника (дверь водителя)

S65

Выключатель электропривода стеклоподъемника (дверь пассажира)

S66

Выключатель электропривода стеклоподъемника (левая задняя дверь)

S67

Выключатель электропривода стеклоподъемника (правая задняя дверь)

S72

Выключатель блокировки электропривода стеклоподъемников

S98

Переключатель регулировки зеркал заднего вида

S361

Предохранительный выключатель от защемления (стекло левой передней двери)

S362

Предохранительный выключатель от защемления (стекло правой передней двери)

S363

Предохранительный выключатель от защемления (стекло левой задней двери)

S364

Предохранительный выключатель от защемления (стекло правой задней двери)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
