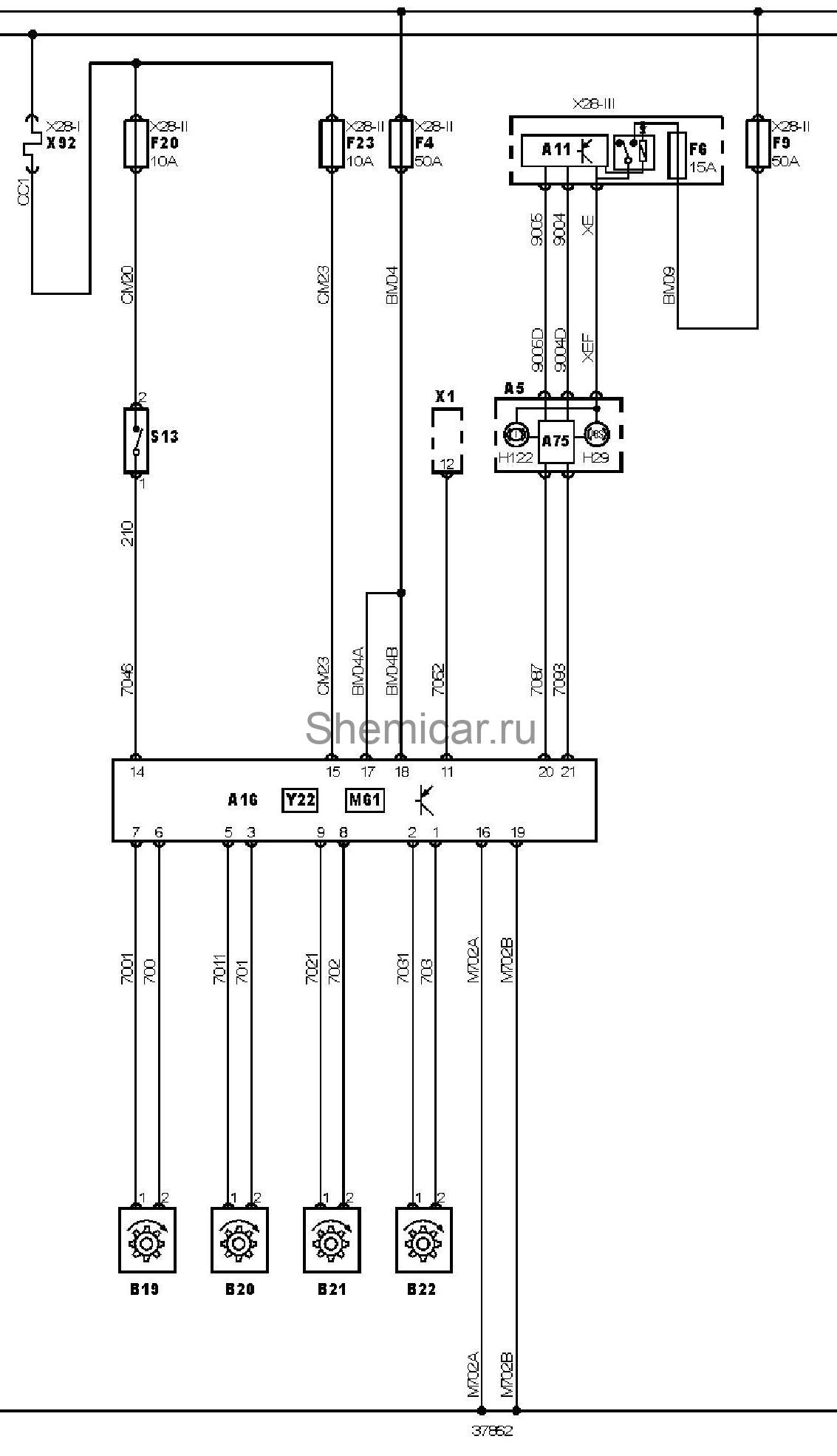

Электросхема АБС тип 1 Citroen Xsara II

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A16

Электронный блок управления ABS

A75

Блок управления комбинацией приборов

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения левого заднего колеса

B22

Датчик частоты вращения правого заднего колеса

F4

Предохранитель

F6

Предохранитель

F9

Предохранитель

F20

Предохранитель

F23

Предохранитель

H29

Индикатор ABS

H122

Индикатор неисправности тормозной системы

M61

Электродвигатель насоса

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле 1, приборнаяпанель

X28-II

Блок предохранителей/реле, моторный отсек

X28-III

Блок предохранителей/реле2, приборнаяпанель

X92

Разъем (джампер)

Y22

Модулятор давления

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
