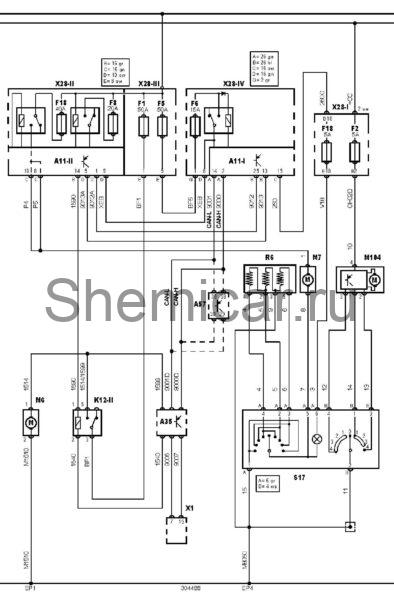

Электросхема обогрева салона Citroen Xsara II

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкогоуровня

EP1

Точка массы

EP4

Точка массы

F1

Предохранитель

F2

Предохранитель

F5

Предохранитель

F6

Предохранитель

F8

Предохранитель

F18

Предохранитель

K12-II

Реле 2 электродвигателя вентилятора системы охлаждения

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M104

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

R6

Резистор электродвигателя вентилятора отопителя

S17

Выключатель электродвигателя вентилятора кондиционера/отопителя

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-III

Блок предохранителей/реле, моторный отсек 2

X28-IV

Блок предохранителей/реле, приборная панель 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
