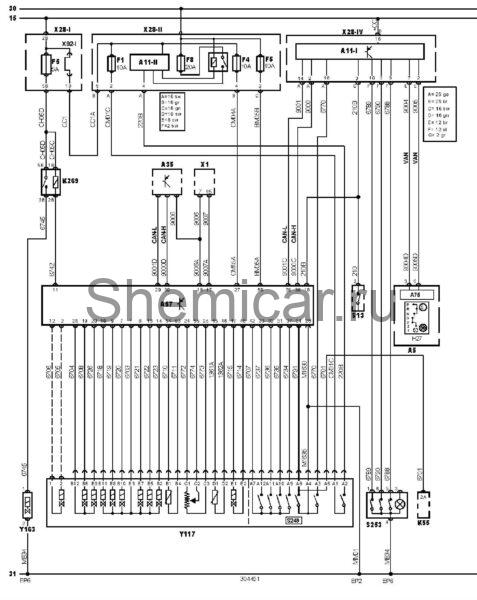

Электросхема АКПП Citroen Xsara II

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP2

Точка массы

EP6

Точка массы

F1

Предохранитель

F4

Предохранитель

F5

Предохранитель

F8

Предохранитель

H27

Индикатор(ы) системы переключения передач

K55

Реле выключателя запрещения запуска

K269

Реле блокировки селектора (диапазон "P")

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S249

Датчик положения селектора

S253

Переключатель выбора режима работы трансмиссии

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-IV

Блок предохранителей/реле, приборная панель 2

X92-I

Разъем (джампер) 1

Y117

Блок клапанов трансмиссии

Y163

Э/м клапан блокировки селектора ("P")

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
