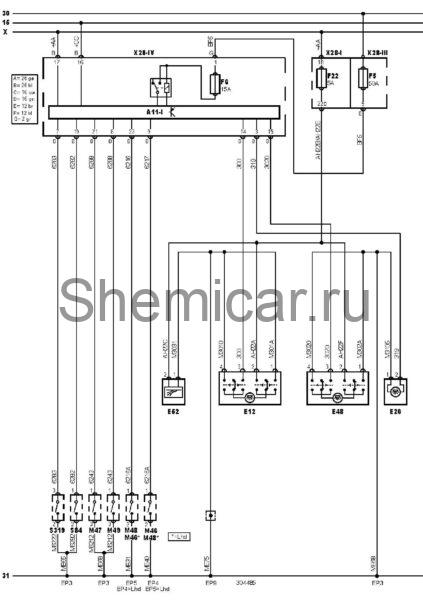

Электросхема освещения салона Citroen Xsara II

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления 1

EP3

Точка массы

EP4

Точка массы

EP5

Точка массы

EP9

Точка массы

E12

Лампа освещения салона (передняя)

E26

Лампа подсветки багажника / задней двери

E48

Лампа освещения салона (задняя левая или единственная)

E52

Лампа местной подсветки (задняя правая)

F5

Предохранитель

F6

Предохранитель

F22

Предохранитель

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

S84

Выключатель привода замка багажника / задней двери

S319

Выключатель замка крышки багажника / задней двери

X

Замок зажигания — "ACC"

X28-I

Блок предохранителей/реле, приборная панель 1

X28-III

Блок предохранителей/реле, моторный отсек 2

X28-IV

Блок предохранителей/реле, приборная панель 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
