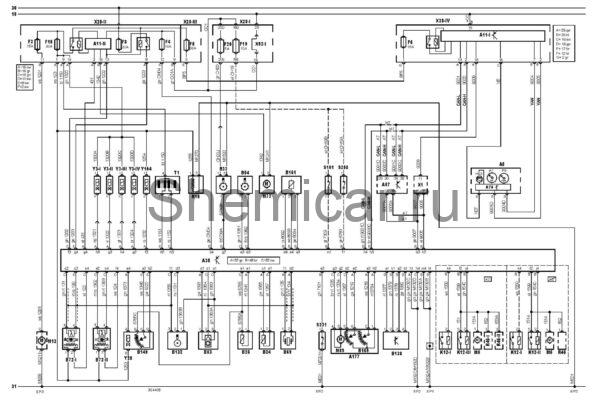

Электросхема двигателя RFN тип 2 Citroen Xsara II

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

A177

Блок управления дроссельной заслонкой

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик 1

B72-II

Подогреваемый кислородный датчик 2

B83

Датчик абсолютного давления во впускном коллекторе

B132

Датчик положения распределительного вала

B138

Датчик положения педали акселератора

B149

Датчик положения клапана системы рециркуляции ОГ (EGR)

B161

Датчик давления хладагента системы кондиционирования

B169

Датчик положения электродвигателя привода дроссельной заслонки

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP2

Точка массы

EP3

Точка массы

F2

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F8

Предохранитель

F15

Предохранитель

F19

Предохранитель

F20

Предохранитель

H63

Индикатор неисправности системы управления двигателем (MIL)

K12-I

Реле 1 электродвигателя вентилятора системы охлаждения

K12-II

Реле 2 электродвигателя вентилятора системы охлаждения

K12-III

Реле 3 электродвигателя вентилятора системы охлаждения

M6

Электродвигатель вентилятора системы охлаждения

M12

Топливныйнасос

M73

Насос системы подачи воздуха на выпуск

M89

Электродвигатель привода дроссельной заслонки

P7

Тахометр

P9

Спидометр

R10

Подогреватель корпуса дроссельной заслонки

R46

Резистор электродвигателя вентилятора системы охлаждения

R46-I

Резистор 1 электродвигателя вентилятора системы охлаждения

R46-II

Резистор 2 электродвигателя вентилятора системы охлаждения

S101

Концевой выключатель системы поддержания скорости (круиз-контроля) на педали тормоза

S231

Датчик-выключатель по давлению в системе усилителя рулевого управления

S258

Концевой выключатель (датчик положения) педали сцепления

T1

Катушка зажигания

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-III

Блок предохранителей/реле, моторный отсек 2

X28-IV

Блок предохранителей/реле, приборная панель 2

X92-I

Разъем (джампер) 1

Y3

Форсунка

Y28

Э/м клапан системы рециркуляции ОГ (EGR)

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
