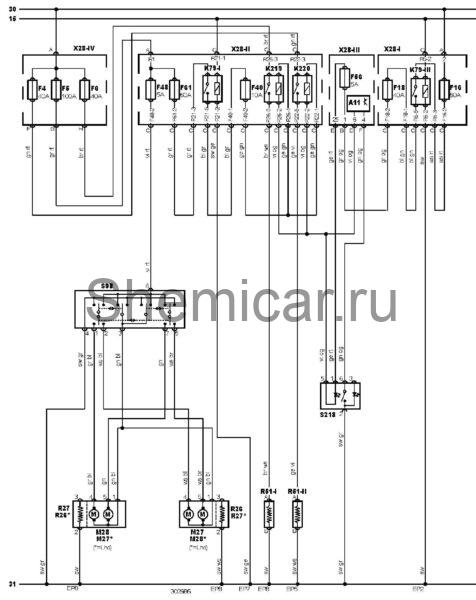

Электросхема зеркал тип 3 Ford Transit 2006-2011

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

EP2

Точка массы

EP5

Точка массы

EP7

Точка массы

EP8

Точка массы

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F16

Предохранитель

F18

Предохранитель

F40

Предохранитель

F48

Предохранитель

F56

Предохранитель

F61

Предохранитель

K79-I

Реле 1 основных цепей зажигания

K79-III

Реле 3 основных цепей

K219

Реле обогревателя лобового стекла, левое

K220

Реле обогревателя лобового стекла, правое

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

R51-I

Обогреватель лобового стекла 1

R51-II

Обогреватель лобового стекла 2

S98

Переключатель регулировки зеркал заднего вида

S218

Выключатель обогревателя лобового стекла

X28-I

Блок предохранителей/реле, моторный отсек

X28-II

Блок предохранителей/реле, приборная панель 1

X28-III

Блок предохранителей/реле, приборная панель 2

X28-IV

Блок предохранителей/реле, приборная панель 3

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
