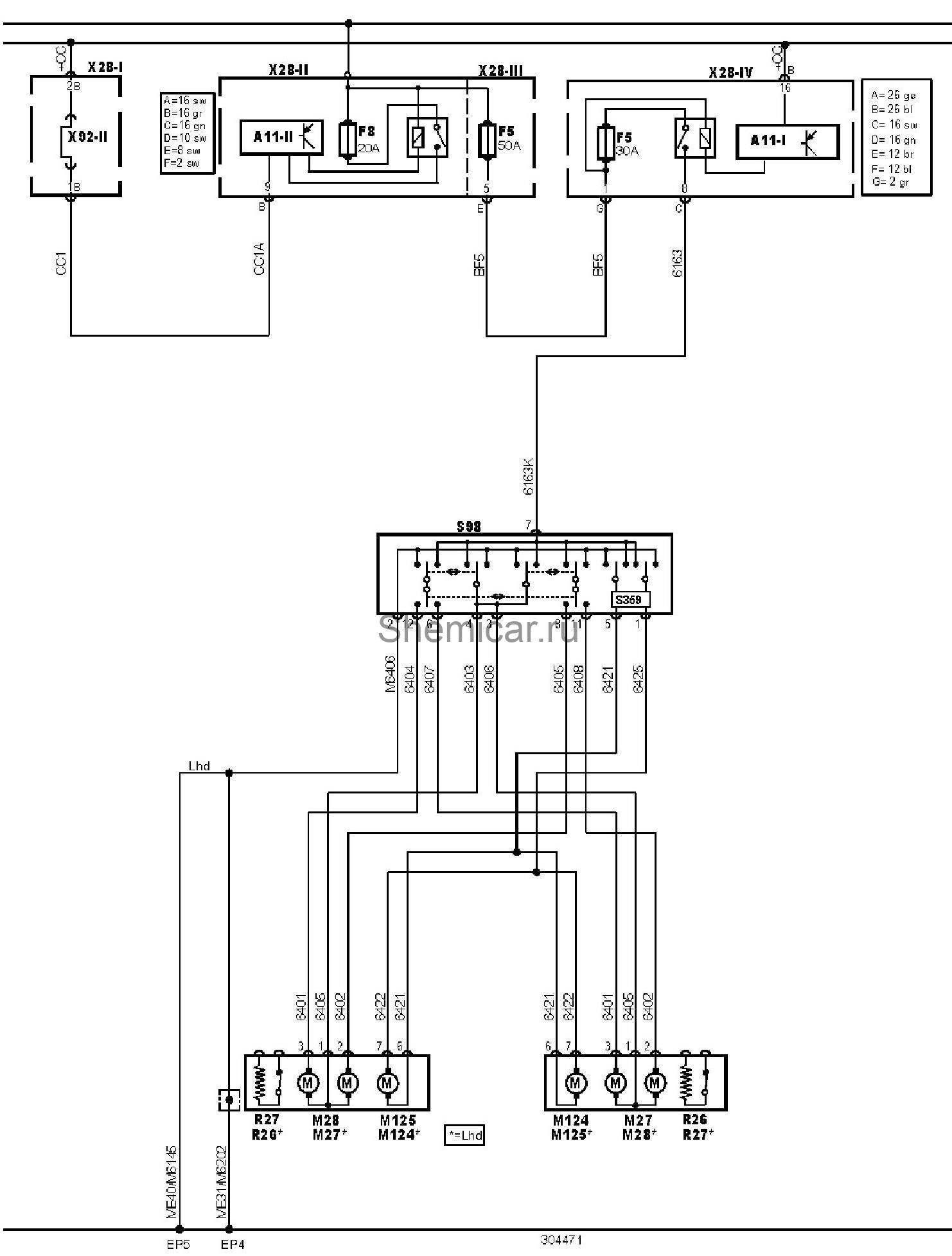

Электросхема зеркал тип 3 Citroen Xsara II

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

EP4

Точка массы

EP5

Точка массы

F5

Предохранитель

F8

Предохранитель

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

M124

Электродвигатель привода складывания зеркала заднего вида на двери водителя

M125

Электродвигатель привода складывания зеркала заднего вида на двери пассажира

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

S98

Переключатель регулировки зеркал заднего вида

S359

Выключатель складывания зеркал заднего вида

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-III

Блок предохранителей/реле, моторный отсек 2

X28-IV

Блок предохранителей/реле, приборная панель 2

X92-II

Разъем (джампер) 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
