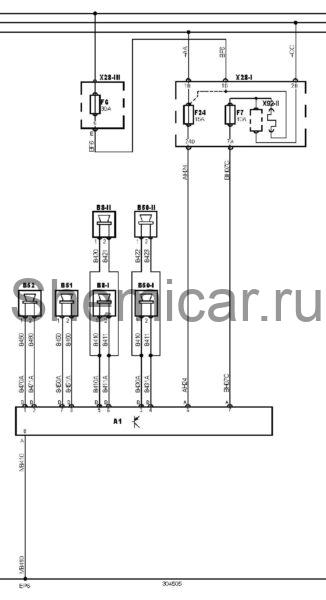

Электросхема мультимедиа- системы Citroen Xsara II

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

B8-I

Динамик аудиосистемы, левый передний или единственный 1

B8-II

Динамик аудиосистемы, левый передний или единственный 2

B50-I

Динамик аудиосистемы, правый передний 1

B50-II

Динамик аудиосистемы, правый передний2

B51

Динамик аудиосистемы, левый задний

B52

Динамик аудиосистемы, правый задний

EP6

Точка массы

F6

Предохранитель

F7

Предохранитель

F24

Предохранитель

X

Замок зажигания — "ACC"

X28-I

Блок предохранителей/реле, приборная панель 1

X28-III

Блок предохранителей/реле, моторный отсек 2

X92-II

Разъем (джампер) 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
