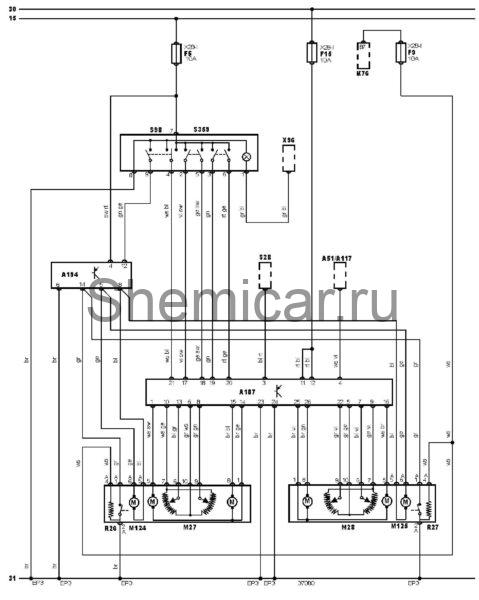

Электросхема зеркал тип 2 Audi A6 C5, C6

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A51

Блок управления памятью настроек

A117

Электронный блок регулировки положения рулевой колонки

A187

Блок управления зеркалами заднего вида

A194

Блок управления складыванием зеркал

EP3

Точка массы

F5

Предохранитель

F9

Предохранитель

F15

Предохранитель

K76

Реле вспомогательных цепей зажигания

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

M124

Электродвигатель привода складывания зеркала заднего вида на двери водителя

M125

Электродвигатель привода складывания зеркала заднего вида на двери пассажира

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

S28

Выключатель фонарей заднего хода

S98

Переключатель регулировки зеркал заднего вида

S359

Выключатель складывания зеркал заднего вида

X96

Разъем подсветки приборной панели

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
