Электросхема очистителей и омывателей тип 1 Ford Mondeo 2

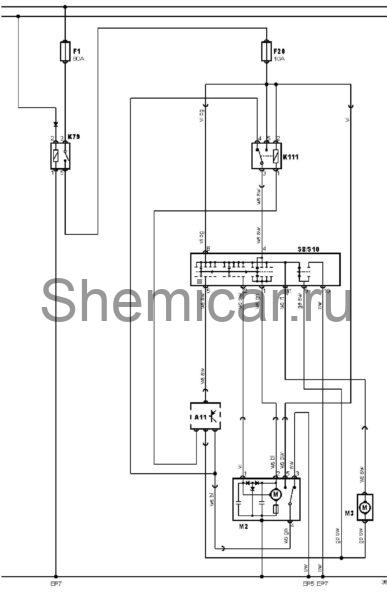

Электрическая схема очистителей и омывателей автомобиля Ford Mondeo 1996, 1997, 1998 года выпуска.

Электросхема очистителей и омывателей — Без очистителя заднего стекла.

обозначения к электрической схеме Ford Mondeo

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11	Многофункциональный блок управления
EP5	Точка массы
EP7	Точка массы
F1	Предохранитель
F20	Предохранитель
K79	Реле основных цепейзажигания
K111	Реле электродвигателя очистителя лобового стекла
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
S8	Переключатель управления очистителем / омывателем лобового стекла
S10	Переключатель управления очистителем / омывателем заднего стекла

цвета проводов на схеме.
