Электросхема центрального замка тип 5 Ford Courier

Электрическая схема центрального замка 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

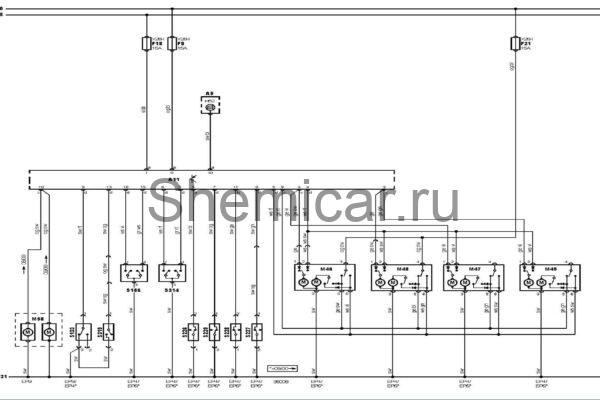

Электросхема центрального замка — С системой полной блокировки (-01.2001)

обозначения к электрической схеме Ford Courier

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11	Аудиосистема
EP4	Точка массы
EP6	Точка массы
EP9	Точка массы
F8	Предохранитель
F18	Предохранитель
F21	Предохранитель
H52	Индикатор открытой двери (левой двери или единственный)
M46	Электродвигатель центрального замка (дверь водителя)
M47	Электродвигатель центрального замка (левая задняя дверь)
M48	Электродвигатель центрального замка (дверь пассажира)
M49	Электродвигатель центрального замка (правая задняя дверь)
M58	Электродвигатель центрального замка (крышка багажника / задняя дверь)
S133	Концевой выключатель багажника / задней двери
S156	Выключатель центрального замка (на двери пассажира)
S314	Выключатель центрального замка (дверь водителя)
X28-I	Блок предохранителей/реле

цвета проводов на схеме.
