Электросхема центрального замка тип 3 Ford Courier

Электрическая схема центрального замка 1995, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

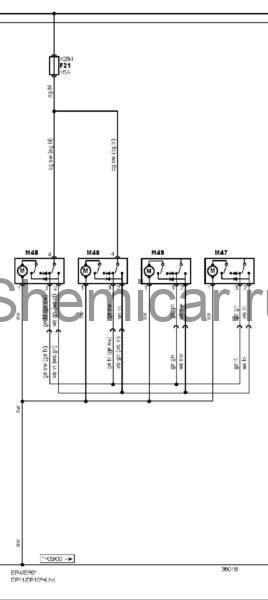

Электросхема центрального замка — Без системы полной блокировки (-01.2001)

обозначения к электрической схеме Ford Courier

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
EP10	Точка массы
EP11	Точка массы
EP4	Точка массы
EP6	Точка массы
F21	Предохранитель
M46	Электродвигатель центрального замка (дверь водителя)
M47	Электродвигатель центрального замка (левая задняя дверь)
M48	Электродвигатель центрального замка (дверь пассажира)
M49	Электродвигатель центрального замка (правая задняя дверь)
X28-I	Блок предохранителей/реле

цвета проводов на схеме.
