Электросхема освещения салона тип 2 Ford Courier

Электрическая схема ламп освещения салона 1995, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

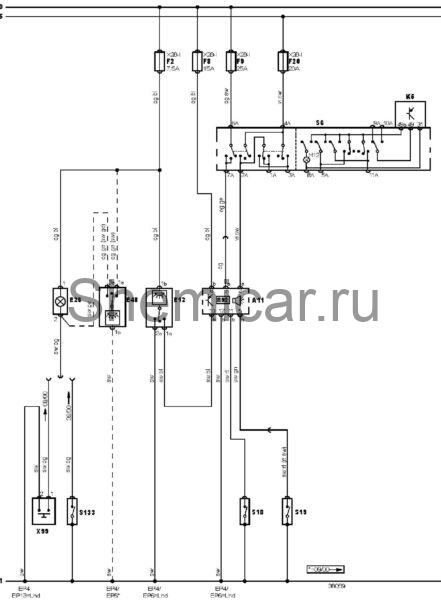

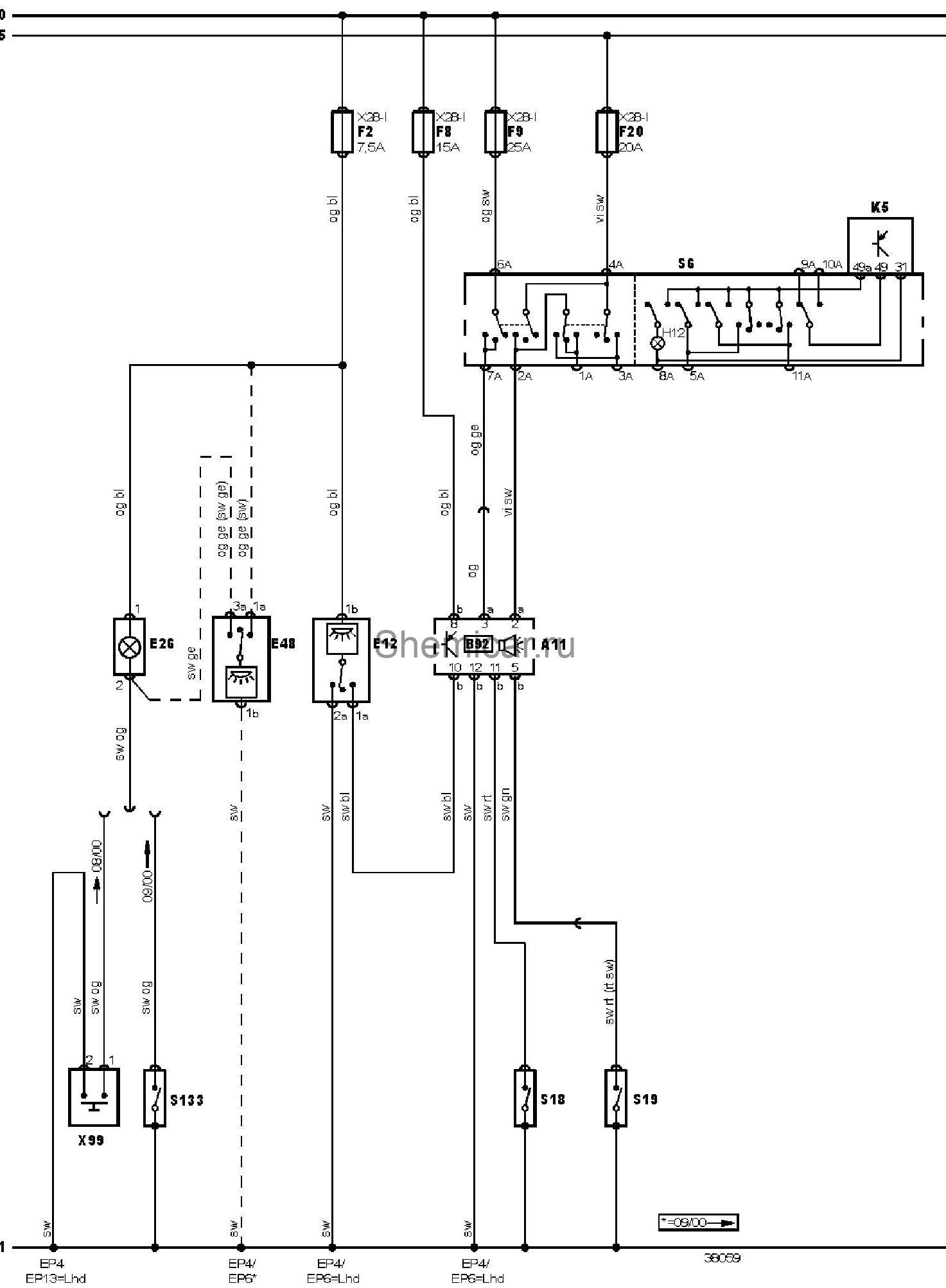

Электросхема ламп освещения салона — Кроме системы полной блокировки

обозначения к электрической схеме Ford Courier

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11	Аудиосистема
EP13	Точка массы
EP4	Точка массы
EP6	Точка массы
E12	Лампа освещения салона (передняя)
E26	Лампа подсветки багажника / задней двери
E48	Лампа освещения салона (задняя левая или единственная)
F2	Предохранитель
F8	Предохранитель
F9	Предохранитель
F20	Предохранитель
H12	Индикатор зарядки аккумуляторной батареи
K5	Реле-прерыватель указателей поворота
S6	Комбинированный переключатель
S18	Выключатель освещения салона (со стороны водителя)
S19	Выключатель освещения салона (со стороны пассажира)
S133	Концевой выключатель багажника / задней двери
X28-I	Блок предохранителей/реле

цвета проводов на схеме.
