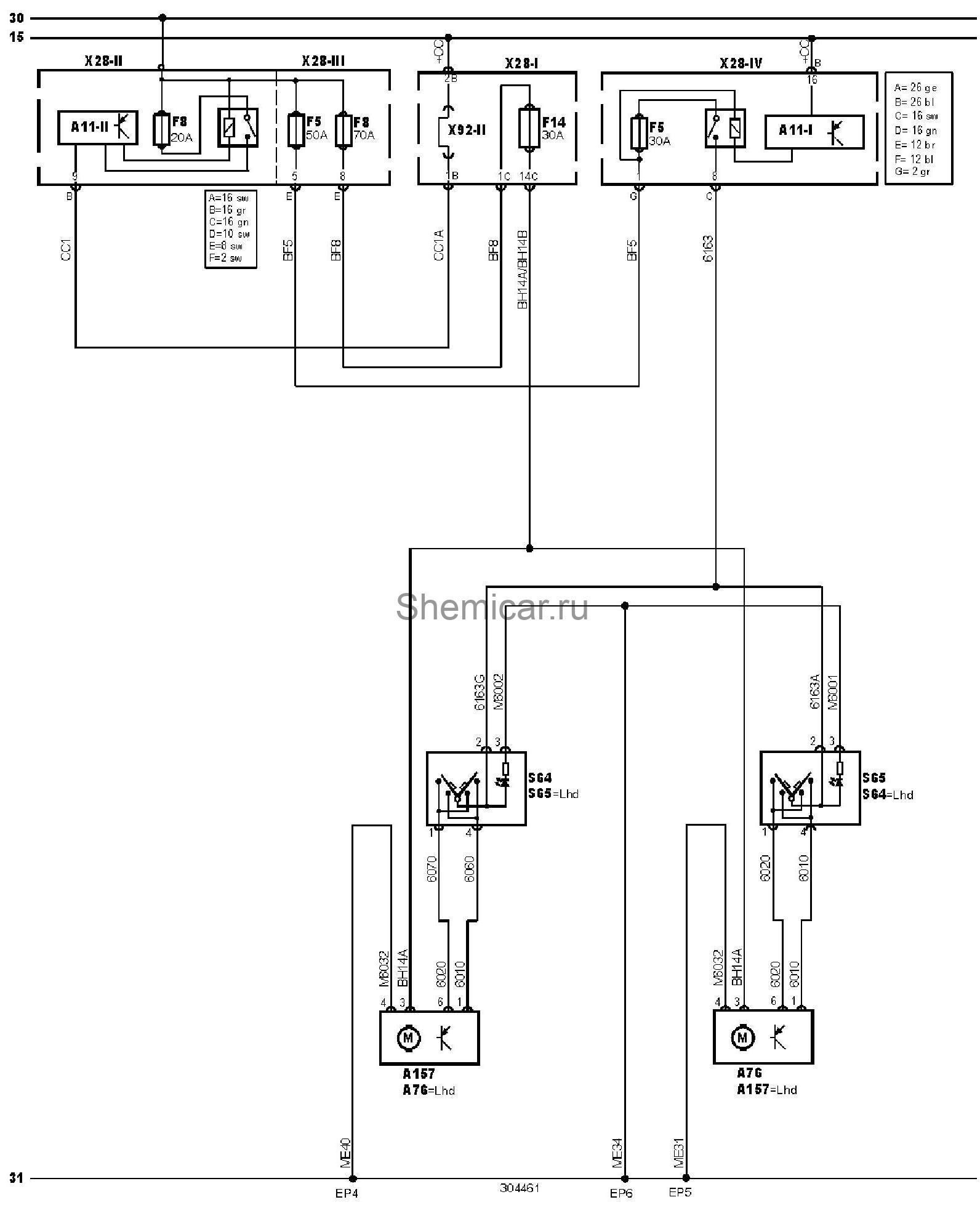

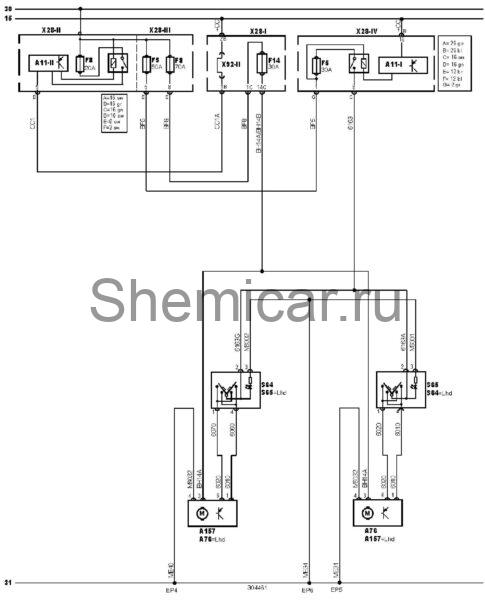

Электросхема стеклоподъемников тип 3 Citroen Xsara II

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A76

Блок управления левым передним стеклоподъемником

A157

Блок управления правым передним стеклоподъемником

EP4

Точка массы

EP5

Точка массы

EP6

Точка массы

F5

Предохранитель

F8

Предохранитель

F14

Предохранитель

S64

Выключатель электропривода стеклоподъемника (дверь водителя)

S65

Выключатель электропривода стеклоподъемника (дверь пассажира)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-III

Блок предохранителей/реле, моторный отсек 2

X28-IV

Блок предохранителей/реле, приборная панель 2

X92-II

Разъем (джампер) 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
