Электросхема подвески тип 1 BMW X5 E53

Электрическая схема системы управления подвеской BMW X5 E53 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

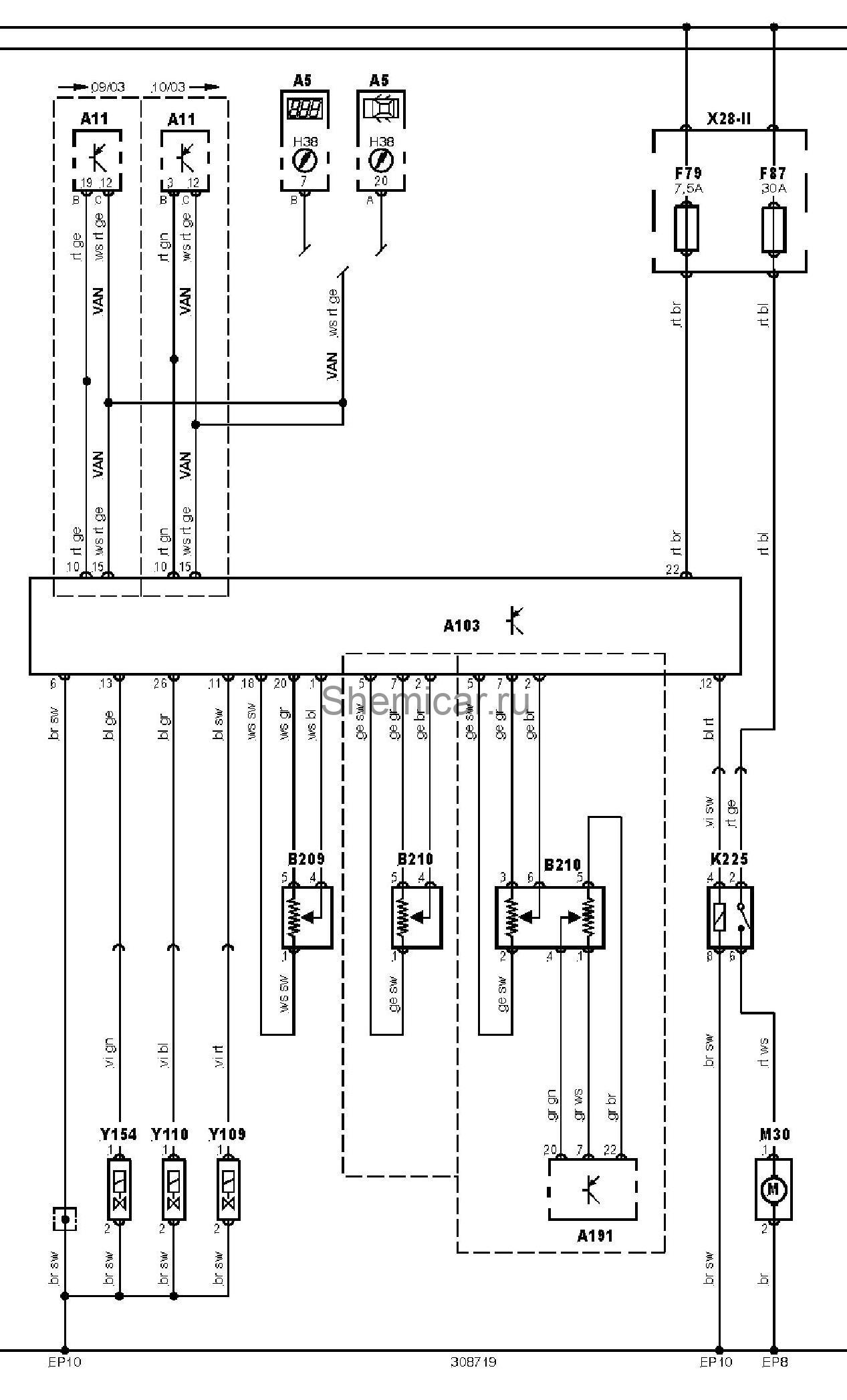

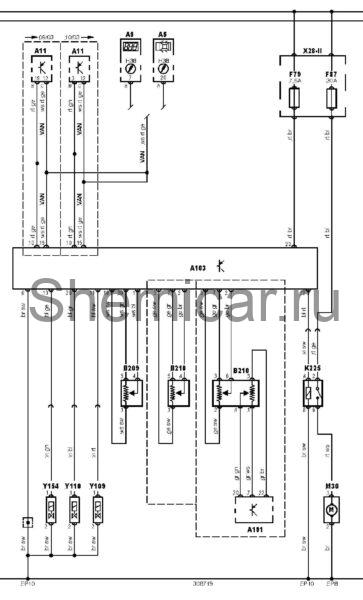

Электросхема системы управления подвеской — С активной подвеской

обозначения к электрической схеме BMW X5 E53

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11	Многофункциональный блок управления
A103	Блок управления подвеской
A191	Блок управления корректором фар
B209	Датчик высоты положения кузова (левый задний)
B210	Датчик высоты положения кузова (правый задний)
EP10	Точка массы
EP8	Точка массы
F79	Предохранитель
F87	Предохранитель
H38	Индикатор системы активной подвески
K225	Реле компрессора активной подвески
M30	Компрессор системы активной подвески
VAN	Шина данных VAN
Y109	Э/м клапан привода активной подвески (левый задний)
Y110	Э/м клапан привода активной подвески (правый задний)
Y154	Клапан регулировки подвески

цвета проводов на схеме.
