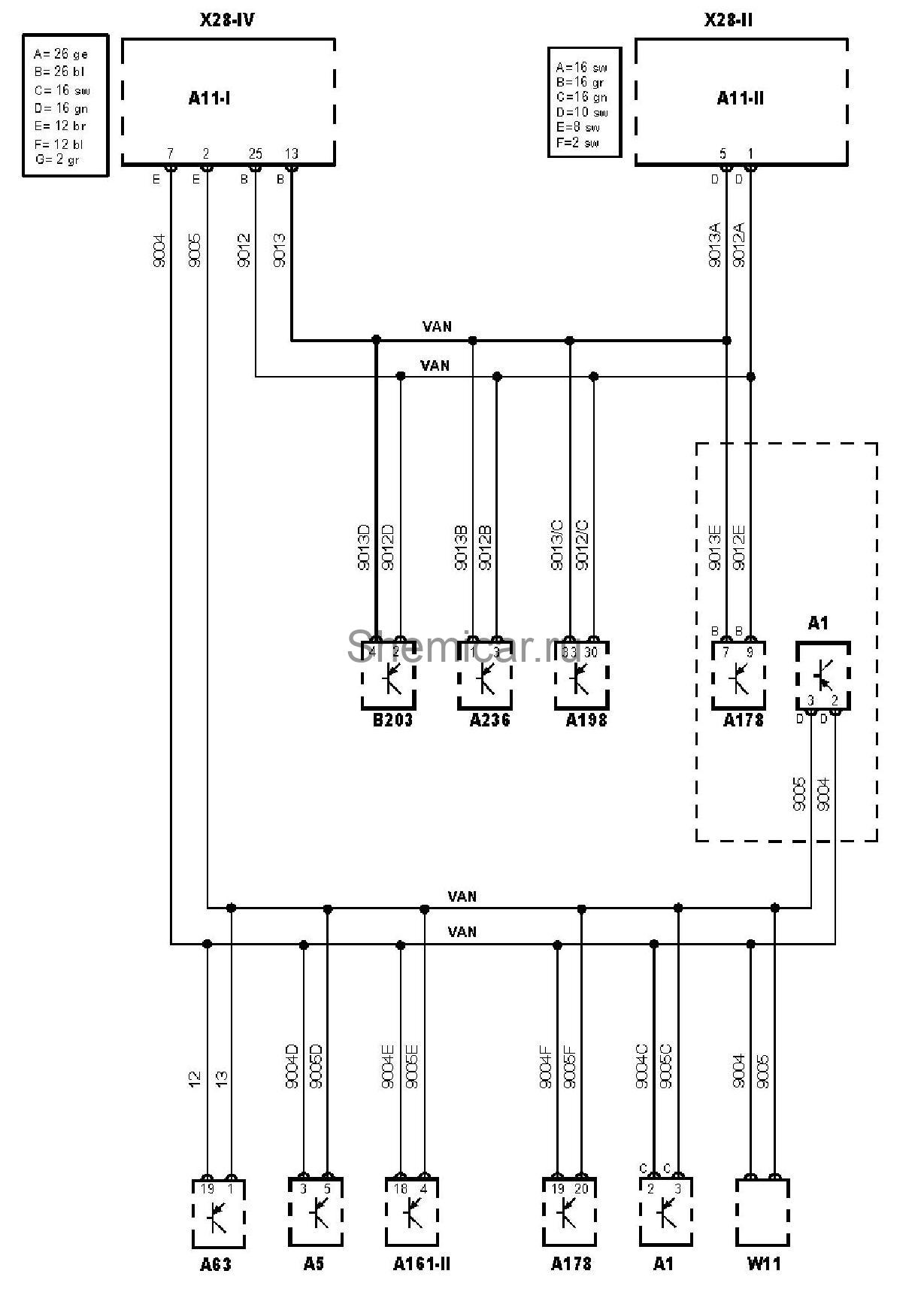

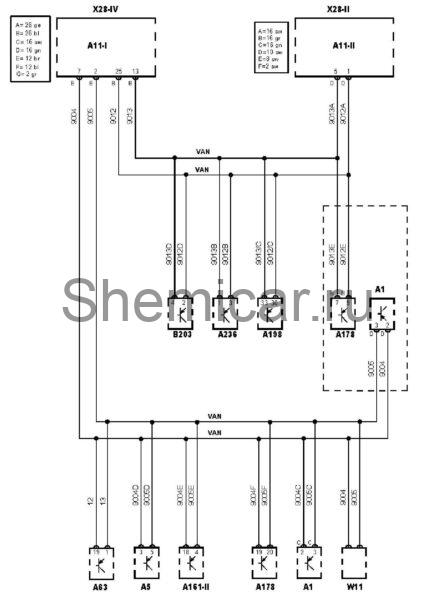

Электросхема шин данных VAN Citroen Xsara II

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A63

Электронный блок управления кондиционером

A161-II

Многофункциональный дисплей 2

A178

Блок управления навигационной системой

A198

Электронный блок управления SRS

A236

Блок управления электрооборудованием рулевой колонки

B203

Датчик дождя (очиститель лобового стекла)

VAN

Шина данных VAN

W11

Запасной провод (жгут проводов)

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-IV

Блок предохранителей/реле, приборная панель 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
