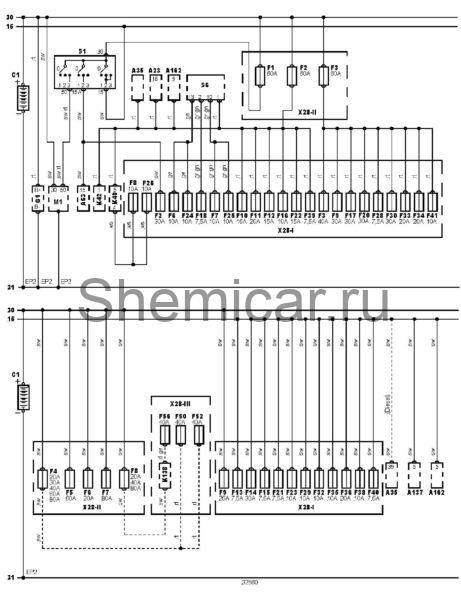

Электросхема распределения питания Opel Astra-G

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A23

Блок управления противоугоннойсистемой

A35

Электронный блок управления двигателем (ECM)

A137

Аудиосистема

A162

Электронный блок управления иммобилайзером

C1

Аккумуляторная батарея

EP2

Точка массы

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

F20

Предохранитель

F21

Предохранитель

F22

Предохранитель

F23

Предохранитель

F24

Предохранитель

F25

Предохранитель

F26

Предохранитель

F28

Предохранитель

F29

Предохранитель

F30

Предохранитель

F32

Предохранитель

F33

Предохранитель

F34

Предохранитель

F35

Предохранитель

F36

Предохранитель

F38

Предохранитель

F39

Предохранитель

F40

Предохранитель

F41

Предохранитель

F50

Предохранитель

F52

Предохранитель

F56

Предохранитель

G1

Г енератор

K40

Реле дальнего света фар

K42

Реле системы освещения в дневное время

K138

Реле подогревателя топлива

M1

Стартер

S1

Замок зажигания

S6

Комбинированный переключатель

X28-I

Блок предохранителей/реле

X28-II

Блок предохранителей/реле

X28-III

Блок предохранителей/реле

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
