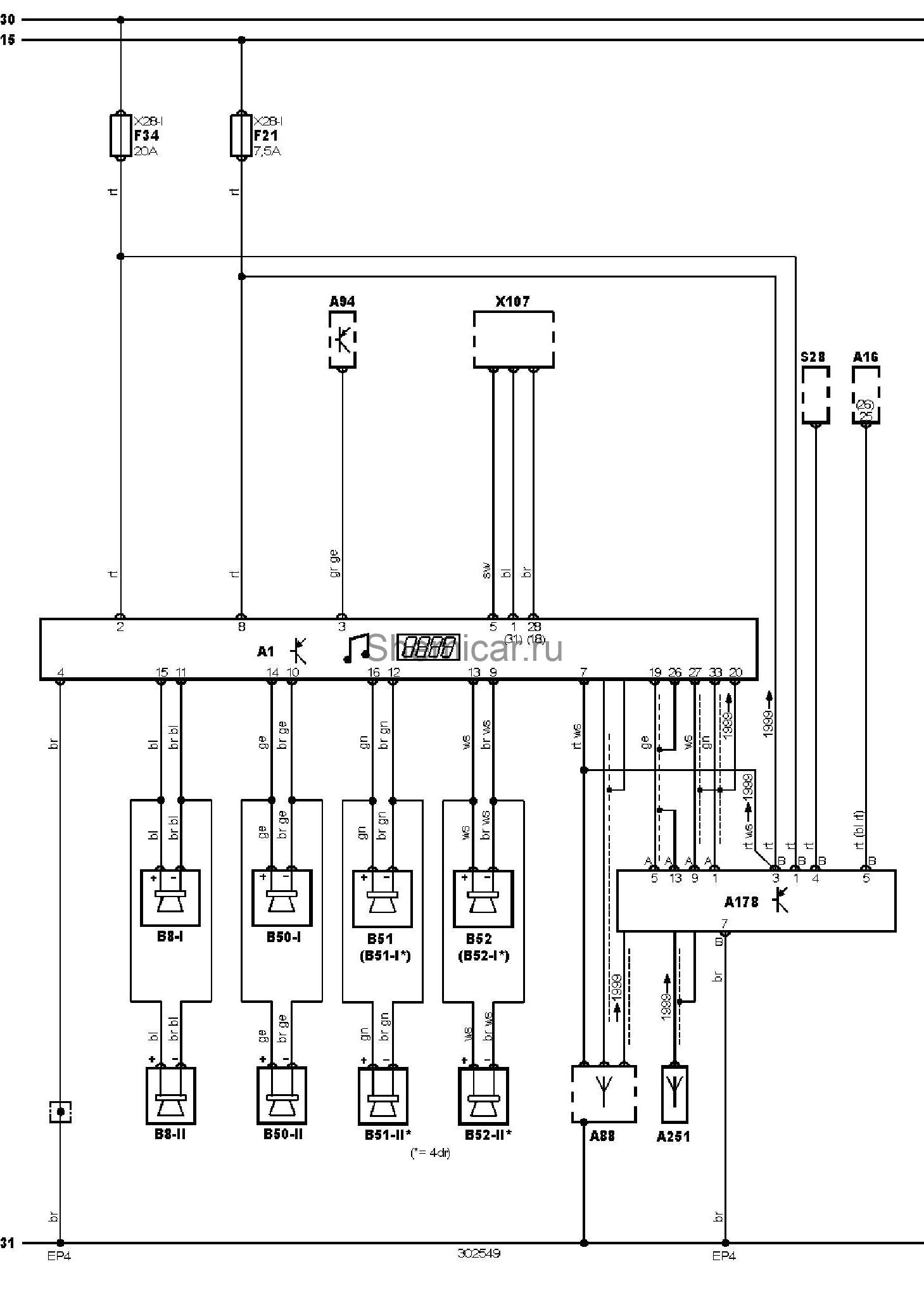

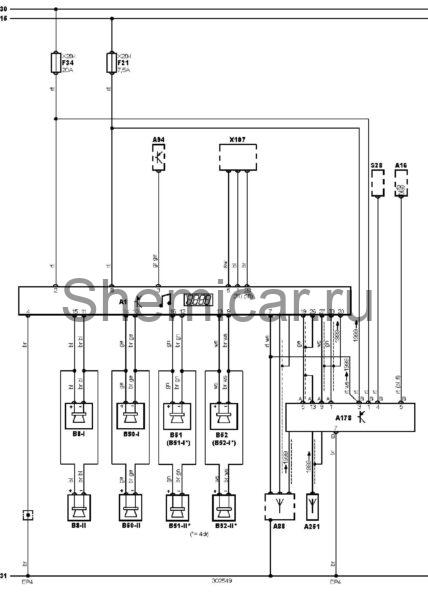

Электросхема системы навигации Opel Astra-G

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A16

Электронный блок управления ABS

A88

Усилитель сигнала антенны

A94

Интегрированное реле/блок управления

A178

Блок управления навигационной системой

B8-I

Динамик аудиосистемы, левый передний или единственный 1

B8-II

Динамик аудиосистемы, левый передний или единственный 2

B50-I

Динамик аудиосистемы, правый передний 1

B50-II

Динамик аудиосистемы, правый передний2

B51

Динамик аудиосистемы, левый задний

B51-I

Динамик аудиосистемы, левый задний 1

B51-II

Динамик аудиосистемы, левый задний 2

B52

Динамик аудиосистемы, правый задний

B52-I

Динамик аудиосистемы, правый задний 1

B52-II

Динамик аудиосистемы, правый задний 2

EP4

Точка массы

F21

Предохранитель

F34

Предохранитель

S28

Выключатель фонарей заднего хода

X28-I

Блок предохранителей/реле

X107

Разъем телефона

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
