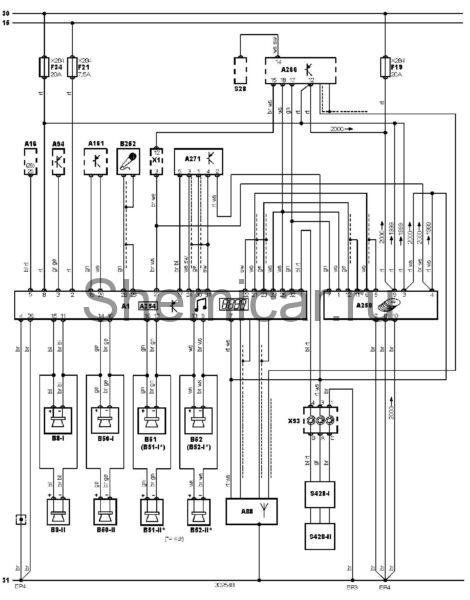

Электросхема мультимедиа-системы тип 2 Opel Astra-G

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A16

Электронный блок управления ABS

A88

Усилитель сигнала антенны

A94

Интегрированное реле/блок управления

A161

Многофункциональный дисплей

A250

CD-чейнджер

A254

Блок управления телефоном

A266

Блок управления GPS

A271

Телефонная трубка

B8-I

Динамик аудиосистемы, левый передний или единственный 1

B8-II

Динамик аудиосистемы, левый передний или единственный 2

B50-I

Динамик аудиосистемы, правый передний 1

B50-II

Динамик аудиосистемы, правый передний2

B51

Динамик аудиосистемы, левый задний

B51-I

Динамик аудиосистемы, левый задний 1

B51-II

Динамик аудиосистемы, левый задний 2

B52

Динамик аудиосистемы, правый задний

B52-I

Динамик аудиосистемы, правый задний 1

B52-II

Динамик аудиосистемы, правый задний 2

B252

Микрофон

EP3

Точка массы

EP4

Точка массы

F19

Предохранитель

F21

Предохранитель

F34

Предохранитель

S28

Выключатель фонарей заднего хода

S428-I

Пульты дистанционного управления аудиосистемой 1

S428-II

Пульты дистанционного управления аудиосистемой 2

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле

X93

Спиральный провод(SRS)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
