Электросхема ЭРУ Opel Astra-G

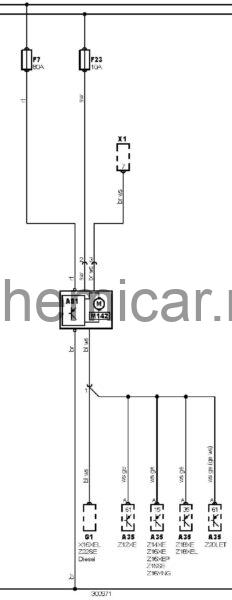

Электрическая схема ЭРУ Opel Astra-G 1998, 1999, 2000 года выпуска.
Электросхема электроусилителя рулевого управления.
обозначения к электрической схеме Opel Astra
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A35 | Электронный блок управления двигателем (ECM) |
A81 | Блок управления усилителем рулевого управления |
F7 | Предохранитель |
F23 | Предохранитель |
G1 | Г енератор |
M142 | Насос усилителя рулевого управления |
X1 | Диагностический разъем (DLC) |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
