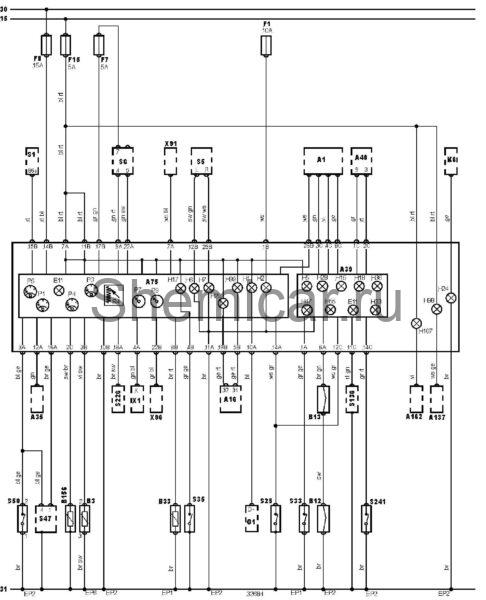

Электросхема приборной панели Audi A6 C4

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A39

Дополнительный блок индикации неисправности

A40

Блок системы проверки исправности ламп

A75

Блок управления комбинацией приборов

A137

Электронный блок управления SRS

A162

Электронный блок управления иммобилайзером

B3

Датчик указателя уровня топлива

B12

Датчик износа тормозной колодки (левой передней)

B13

Датчик износа тормозной колодки (правой передней)

B33

Датчик скорости автомобиля

B156

Датчик температуры моторного масла

EP1

Точка массы

EP2

Точка массы

EP6

Точка массы

E11

Лампа левой фары

F1

Предохранитель

F7

Предохранитель

F8

Предохранитель

F15

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H24

Индикатор наличия прицепа

H28

Индикатор износа тормозных колодок

H29

Индикатор ABS

H33

Индикатор низкого уровня жидкости в бачке омывателя лобового стекла

H36

Индикатор низкого уровня охлаждающей жидкости

H47

Индикатор неисправности ламп стоп-сигналов

H55

Индикатор включения ближнего света фар

H98

Индикатор SRS

H99

Индикатор противобуксовочной системы

H107

Индикатор противоугонной системы

K6

Реле аварийной сигнализации

P1

Вольтметр

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P5

Указатель температуры моторного масла

P7

Тахометр

P9

Спидометр

R4

Реостат подсветки комбинации приборов

S1

Замок зажигания

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S25

Датчик аварийного давления масла

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

S47

Выключатель индикатора / зуммера предупреждения о высокой температуре охлаждающей жидкости

S50

Датчик низкого уровня охлаждающей жидкости

S136

Датчик низкого уровня жидкости в бачке омывателя лобового стекла

S226

Концевой выключатель двери водителя

S241

Датчик-выключатель по давлению тормозной жидкости (ABS)

X1

Диагностический разъем (DLC)

X91

Разъем датчика скорости автомобиля

X96

Разъем подсветки приборной панели

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
