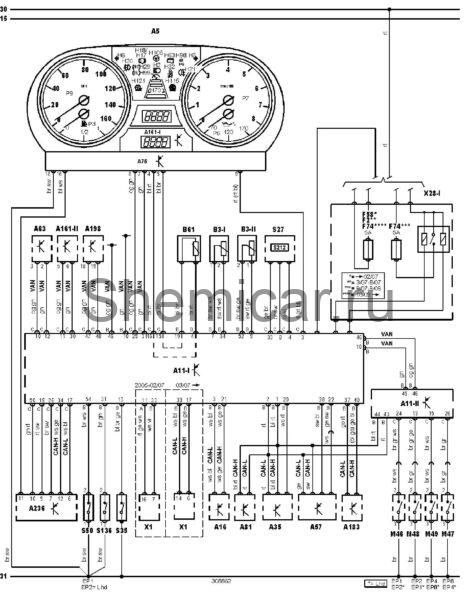

Электросхема приборной панели BMW 3 E90

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A81

Блок управления усилителем рулевого управления

A183

Блок управления замком зажигания

A198

Электронный блок управления SRS

A236

Блок управления электрооборудованием рулевой колонки

B61

Датчик температуры окружающего воздуха

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP2

Точка массы

EP4

Точка массы

EP8

Точка массы

F2

Предохранитель

F58

Предохранитель

F74

Предохранитель

H2

Индикатор включения дальнего света фар

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H20

Индикатор включения противотуманных фар (передних или единственных)

H29

Индикатор ABS

H32

Индикатор непристегнутых ремней безопасности

H63

Индикатор неисправности системы управления двигателем (MIL)

H70

Индикатор системы поддержания скорости (круиз-контроля)

H98

Индикатор SRS

H99

Индикатор противобуксовочной системы

H106

Индикатор усилителя рулевого управления

H115

Индикатор давления в шинах

H121

Индикатор системы курсовой устойчивости (ESP)

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

P3

Указатель уровня топлива

P5

Указатель температуры моторного масла

P7

Тахометр

P9

Спидометр

S27

Выключатель аварийной сигнализации

S35

Датчик включения стояночного тормоза

S50

Датчик низкого уровня охлаждающей жидкости

S136

Датчик низкого уровня жидкости в бачке омывателя лобового стекла

S212

Главный выключатель противобуксовочной системы

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
