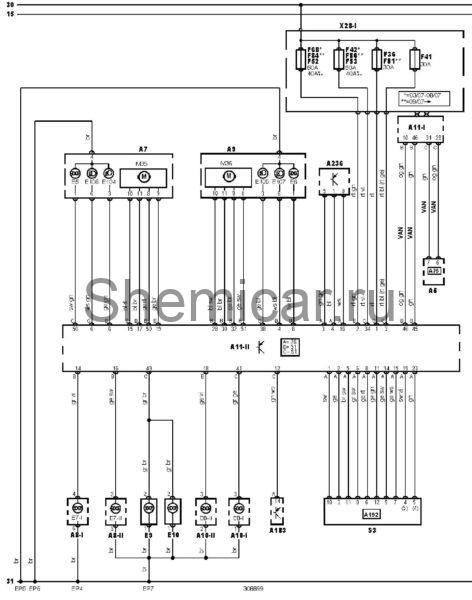

Электросхема внешнего освещения тип 1 BMW 3 E90

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара в сборе

A9

Правая фара в сборе

A75

Блок управления комбинацией приборов

A183

Блок управления замком зажигания

A192

Блок управления освещением

A236

Блок управления электрооборудованием рулевой колонки

EP4

Точка массы

EP5

Точка массы

EP6

Точка массы

EP7

Точка массы

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E104

Лампа ближнего света (левая)

E105

Лампа ближнего света (правая)

E106

Лампа дальнего света (левая)

E107

Лампа дальнего света (правая)

F36

Предохранитель

F41

Предохранитель

F42

Предохранитель

F52

Предохранитель

F53

Предохранитель

F68

Предохранитель

F81

Предохранитель

F84

Предохранитель

F86

Предохранитель

M35

Электродвигатель корректора фар (левый или единственный)

M36

Электродвигатель корректора фар (правый)

S3

Выключатель фар

VAN

Шина данных VAN

X28-I

Блок предохранителей/реле, приборная панель

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
