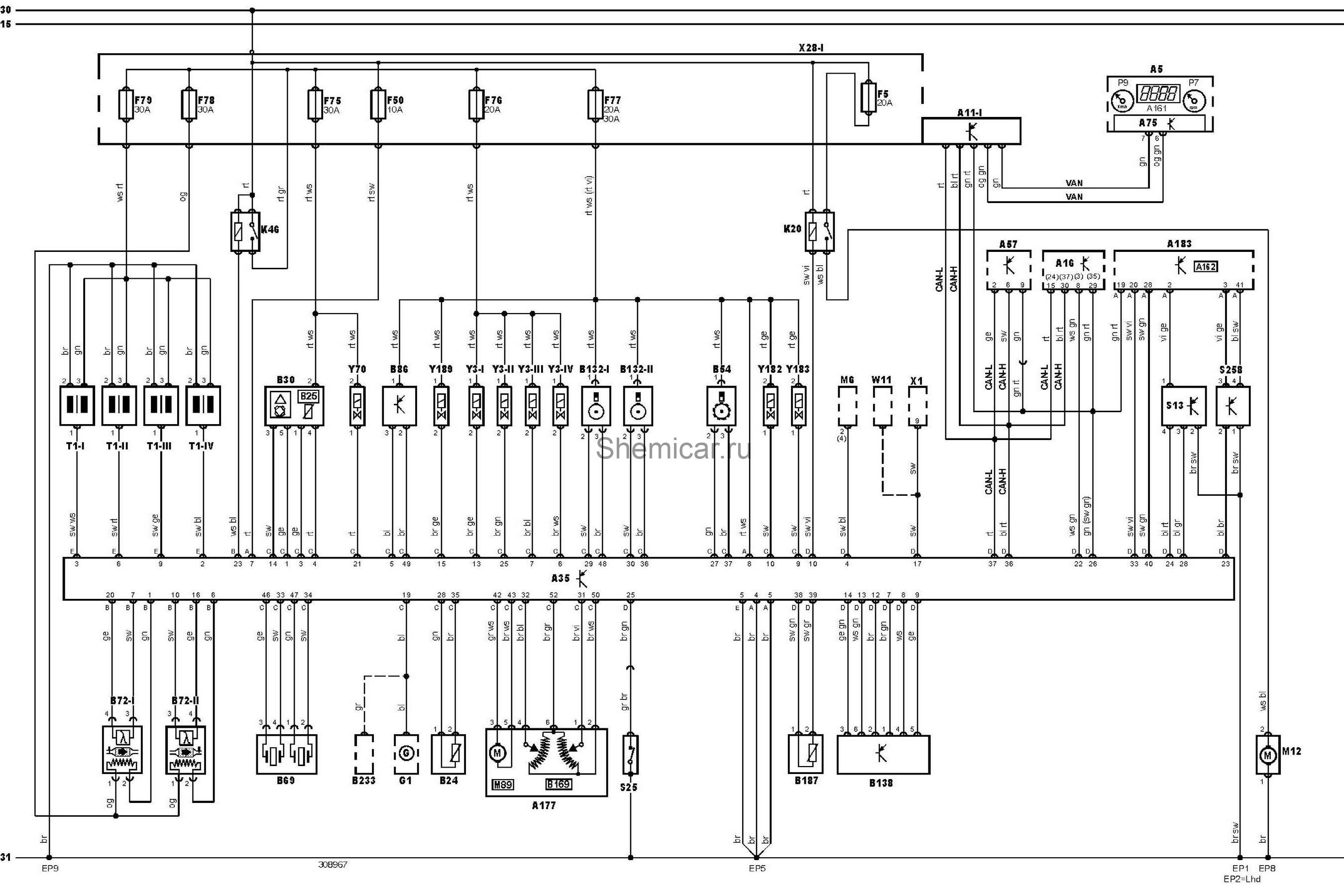

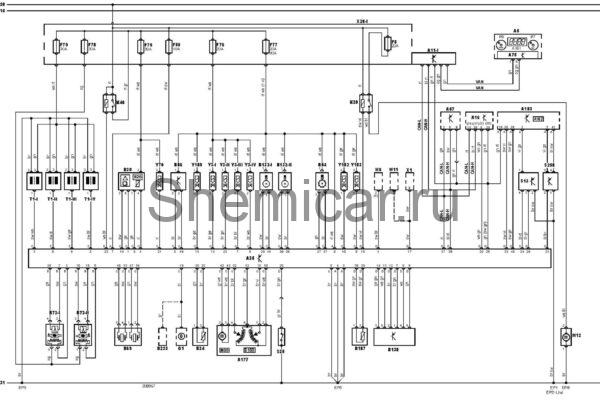

Электросхема двигателя N45TB16AC BMW 3 E90

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

A161

Многофункциональный дисплей

A162

Электронный блок управления иммобилайзером

A177

Блок управления дроссельной заслонкой

A183

Блок управления замком зажигания

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B86

Датчик уровня моторного масла

B138

Датчик положения педали акселератора

B169

Датчик положения электродвигателя привода дроссельной заслонки

B187

Датчик температуры электродвигателя вентилятора системы охлаждения

B233

Датчик состояния аккумуляторной батареи

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP2

Точка массы

EP5

Точка массы

EP8

Точка массы

EP9

Точка массы

F5

Предохранитель

F50

Предохранитель

F75

Предохранитель

F76

Предохранитель

F77

Предохранитель

F78

Предохранитель

F79

Предохранитель

G1

Г енератор

K20

Реле топливногонасоса

K46

Реле системы управления двигателем

M6

Электродвигатель вентилятора системы охлаждения

M12

Топливныйнасос

M89

Электродвигатель привода дроссельной заслонки

P7

Тахометр

P9

Спидометр

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S25

Датчик аварийного давления масла

S258

Концевой выключатель (датчик положения) педали сцепления

T1

Катушка зажигания

VAN

Шина данных VAN

W11

Запасной провод (жгут проводов)

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель

Y3

Форсунка

Y70

Клапан вентиляции топливного бака

Y182

Привод системы изменения фаз газораспределения, впуск

Y183

Привод системы изменения фаз газораспределения, выпуск

Y189

Электропневмоклапан усилителя тормозов

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
