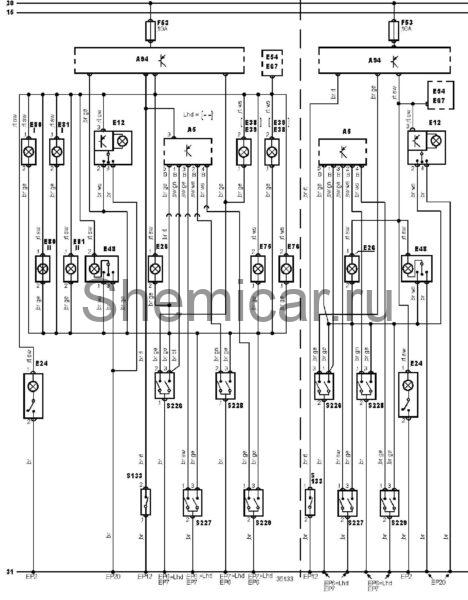

Электросхема освещения салона тип 2 Ford Galaxy 1

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A94

Интегрированное реле/блок управления

EP12

Точка массы

EP2

Точка массы

EP20

Точка массы

EP6

Точка массы

EP7

Точка массы

E12

Лампа освещения салона (передняя)

E24

Лампа подсветки вещевого ящика

E26

Лампа подсветки багажника / задней двери

E38

Лампа подсветки проема двери (левая или единственная)

E39

Лампа подсветки проема двери (правая)

E48

Лампа освещения салона (задняя левая или единственная)

E54

Лампа подсветки косметического зеркала (пассажира)

E67

Лампа подсветки косметического зеркала (водителя)

E75

Лампа подсветки проема двери (левой задней)

E76

Лампа подсветки проема двери (правой задней)

E80I

Лампа подсветки пространства для ног (левая)

E80II

Лампа подсветки пространства для ног (левая)

E81 I

Лампа подсветки пространства для ног (правая)

E81 II

Лампа подсветки пространства для ног (правая)

F53

Предохранитель

S133

Концевой выключатель багажника / задней двери

S226

Концевой выключатель двери водителя

S227

Концевой выключатель левой задней двери

S228

Концевой выключатель двери пассажира

S229

Концевой выключатель правой задней двери

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
