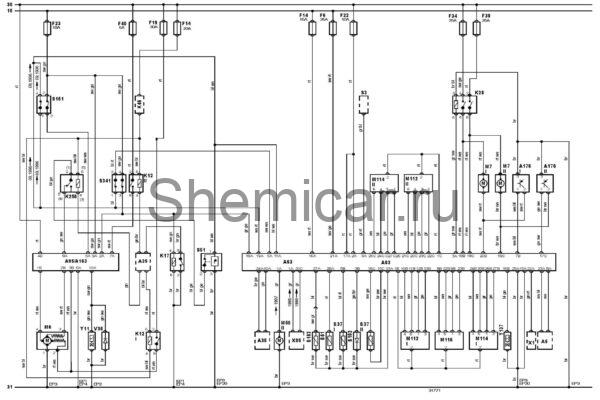

Электросхема кондиционера тип 3 Ford Galaxy 1

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A63

Электронный блок управления кондиционером

A95

Блок управления электродвигателем вентилятора системы охлаждения — некоторые модели

A163

Электронный блок управления кондиционером — некотрые модели

A176-I

Блок управления электродвигателем вентилятора кондиционера/отопителя

A176-II

Блок управления электродвигателем вентилятора кондиционера/отопителя

B37-I

Датчик температуры воздуха в салоне

B37-II

Датчик температуры воздуха в салоне

B61

Датчик температуры окружающего воздуха

B102

Датчик солнечного света (система кондиционирования)

B162

Датчик температуры радиатора отопителя

F6

Предохранитель

F14

Предохранитель

F19

Предохранитель

F22

Предохранитель

F23

Предохранитель

F34

Предохранитель

F39

Предохранитель

F40

Предохранитель

K12-I

Реле электродвигателя вентилятора системы охлаждения

K12-II

Реле электродвигателя вентилятора системы охлаждения

K17

Реле кондиционера

K28

Реле электродвигателя вентилятора отопителя

K256

Реле полного открытия дроссельной заслонки

M6

Электродвигатель вентилятора системы охлаждения

M7-I

Электродвигатель вентилятора кондиционера/отопителя

M7-II

Электродвигатель вентилятора кондиционера/отопителя

M50-II

Электродвигатель насоса системы охлаждения — ^1997

M112-I

Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель)

M112-II

Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель)

M114-I

Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

M114-II

Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

M116

Электродвигатель привода заслонки подачи воздуха из приборной панели, центр

S3

Выключатель фар

S51

Датчик-выключатель по температуре испарителя кондиционера

S151

Датчик-выключатель по температуре охлаждающей жидкости (кондиционер) — 2,0

S341

Тройной датчик-выключатель по давлению хладагента в системе кондиционирования

V35

Диод электромагнитной муфты компрессора кондиционера — некоторые модели

X1

Диагностический разъем (DLC)

X85

Разъем подключения дополнительного оборудования — 1997^

Y11

Электромагнитная муфта компрессора кондиционера

Y137

Электромагнитный клапан привода заслонки забора воздуха (кондиционер/отопитель)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
