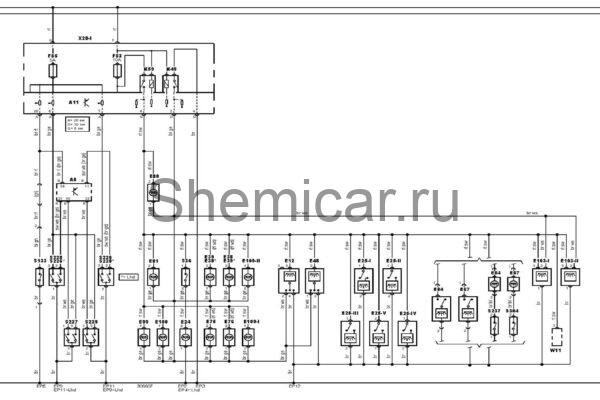

Электросхема освещения салона Ford Galaxy

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

EP11

Точка массы

EP12

Точка массы

EP2

Точка массы

EP3

Точка массы

EP4

Точка массы

EP5

Точка массы

EP9

Точка массы

E12

Лампа освещения салона (передняя)

E24

Лампа подсветки вещевого ящика

E38

Лампа подсветки проема двери (левая или единственная)

E39

Лампа подсветки проема двери (правая)

E48

Лампа освещения салона (задняя левая или единственная)

E54

Лампа подсветки косметического зеркала (пассажира)

E67

Лампа подсветки косметического зеркала (водителя)

E75

Лампа подсветки проема двери (левой задней)

E76

Лампа подсветки проема двери (правой задней)

E80

Лампа подсветки пространства для ног (левая)

E81

Лампа подсветки пространства для ног (правая)

E99

Лампа подсветки пространства для ног (левая задняя)

E100

Лампа подсветки пространства для ног (правая задняя)

F53

Предохранитель

F55

Предохранитель

K45

Реле задержки выключения лампы освещения салона

K59

Многофункциональное реле

S36

Выключатель лампы подсветки вещевого ящика

S133

Концевой выключатель багажника / задней двери

S226

Концевой выключатель двери водителя

S227

Концевой выключатель левой задней двери

S228

Концевой выключатель двери пассажира

S229

Концевой выключатель правой задней двери

S237

Выключатель подсветки косметического зеркала (со стороны пассажира или единственного)

S304

Выключатель подсветки косметического зеркала (со стороны водителя)

W11

Запасной провод (жгут проводов)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
