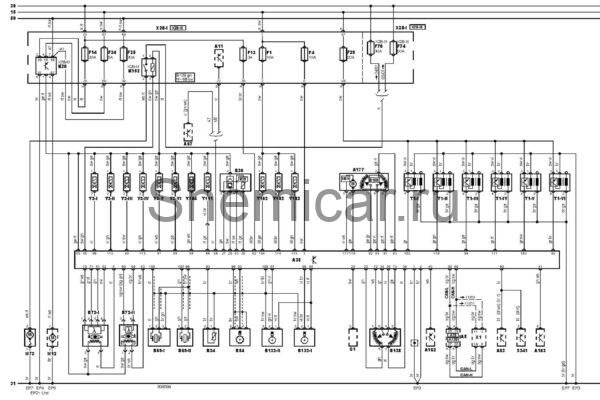

Электросхема двигателя AYL Ford Galaxy

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A130

Блок диагностики

A162

Электронный блок управления иммобилайзером

A163

Блок управления компрессором кондиционера

A177

Блок управления дроссельной заслонкой

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B138

Датчик положения педали акселератора

B169

Датчик положения электродвигателя привода дроссельной заслонки

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP2

Точка массы

EP3

Точка массы

EP4

Точка массы

EP7

Точка массы

EP9

Точка массы

F1

Предохранитель

F4

Предохранитель

F13

Предохранитель

F14

Предохранитель

F25

Предохранитель

F29

Предохранитель

F34

Предохранитель

F70

Предохранитель

F74

Предохранитель

G1

Г енератор

K20

Реле топливного насоса

K152

Реле электродвигателя вентилятора системы охлаждения

M12

Топливныйнасос

M73

Насос системы подачи воздуха на выпуск

M89

Электродвигатель привода дроссельной заслонки

S341

Тройной датчик-выключатель подавлению хладагента в системе кондиционирования

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

Y3

Форсунка

Y102

Э/м клапан системы изменения геометрии впускного коллектора

Y104

Э/м клапан аккумулятора паров топлива

Y111

Э/м клапан подачи воздуха на выпуск

Y182

Привод системы изменения фаз газораспределения, впуск

Y183

Привод системы изменения фаз газораспределения, выпуск

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
