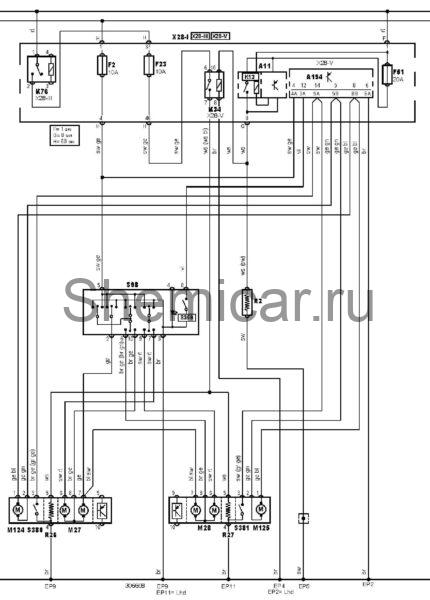

Электросхема электропривода зеркал тип 2 Ford Galaxy

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

A194

Блок управления складыванием зеркал

EP11

Точка массы

EP2

Точка массы

EP4

Точка массы

EP5

Точка массы

EP9

Точка массы

F2

Предохранитель

F23

Предохранитель

F51

Предохранитель

K13

Реле обогревателя заднего стекла

K34

Реле обогревателя зеркал заднего вида

K76

Реле вспомогательных цепей зажигания

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

M124

Электродвигатель привода складывания зеркала заднего вида на двери водителя

M125

Электродвигатель привода складывания зеркала заднего вида на двери пассажира

R2

Обогреватель заднего стекла

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

S98

Переключатель регулировки зеркал заднего вида

S359

Выключатель складывания зеркал заднего вида

S380

Концевой выключатель привода складывания зеркала заднего вида на двери водителя

S381

Концевой выключатель привода складывания зеркала заднего вида на двери пассажира

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
