Электросхема очистителей и омывателей тип 2 Opel Astra-H

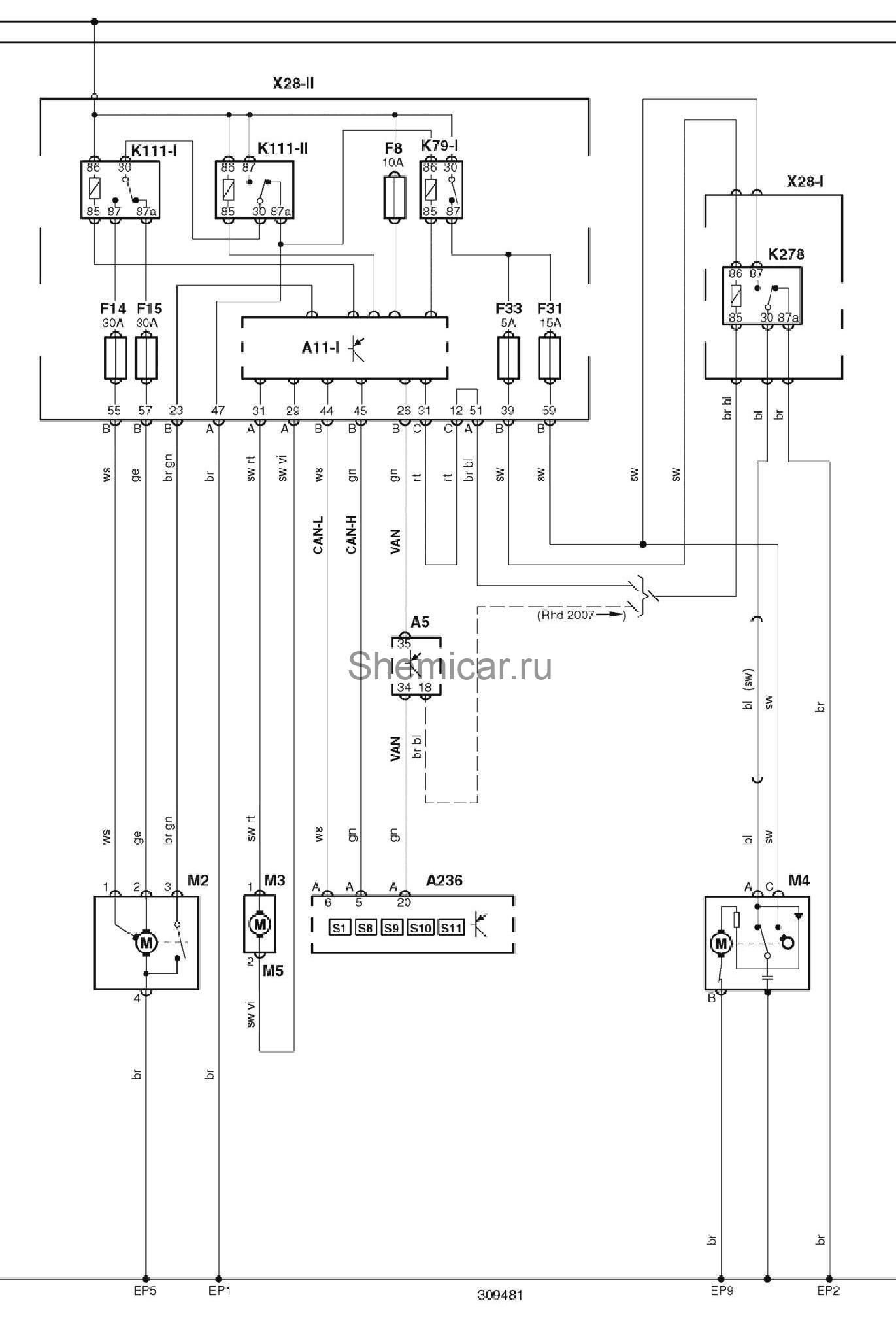

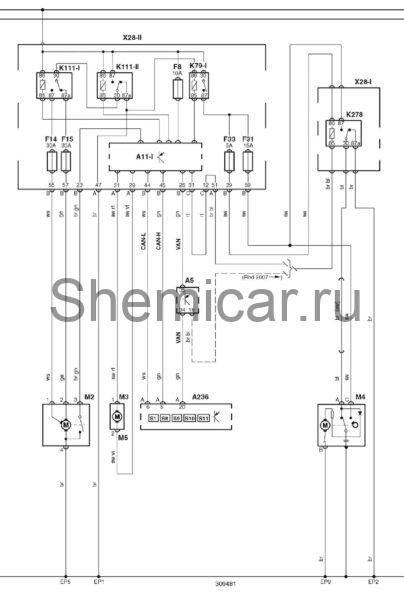

Электрическая схема очистителей и омывателей Opel Astra-H 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

Электросхема очистителей и омывателей — Без многофункционального блока управления в грузовом отсеке.

обозначения к электрической схеме Opel Astra

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A236	Блок управления электрооборудованием рулевой колонки
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
F8	Предохранитель
F14	Предохранитель
F15	Предохранитель
F31	Предохранитель
F33	Предохранитель
K278	Реле противотуманных фар
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
M4	Электродвигатель очистителя заднего стекла
M5	Электродвигатель насоса омывателя заднего стекла
S1	Замок зажигания
S8	Переключатель управления очистителем / омывателем лобового стекла
S9	Выключатель омывателя лобового стекла
S10	Переключатель управления очистителем / омывателем заднего стекла
S11	Выключатель омывателя заднего стекла
VAN	Шина данных VAN

цвета проводов на схеме.
