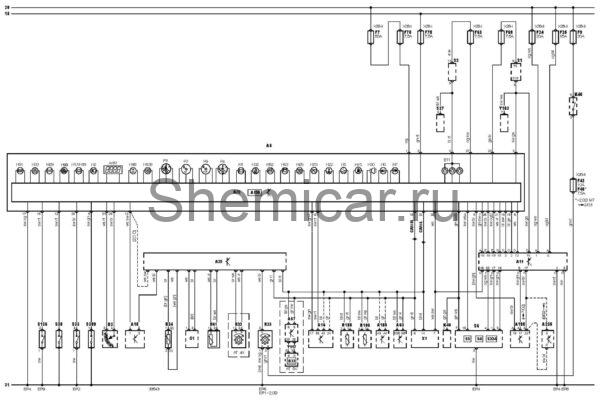

Электросхема приборной панели Ford Mondeo 3

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A15

Блок управления системой поддержания скорости (круиз-контроль)

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A130

Блок диагностики

A161

Многофункциональный дисплей

A180

Блок управления форсунками

A198

Электронный блок управления SRS

A235

Блок контроля предупреждающего сигнала ремней безопасности

B3

Датчик указателя уровня топлива

B24

Датчик температуры охлаждающей жидкости

B33

Датчик скорости автомобиля

B61

Датчик температуры окружающего воздуха

B106

Датчик положения рулевого колеса

B188

Датчик бокового перемещения

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP2

Точка массы

EP4

Точка массы

EP6

Точка массы

EP8

Точка массы

EP9

Точка массы

E11

Лампа(ы) подсветки комбинации приборов

F7

Предохранитель

F9

Предохранитель

F24

Предохранитель

F25

Предохранитель

F40

Предохранитель

F42

Предохранитель

F63

Предохранитель

F69

Предохранитель

F75

Предохранитель

F78

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H22

Индикатор высокой температуры охлаждающей жидкости

H25

Индикатор свечей накаливания

H29

Индикатор ABS

H30

Зуммер предупреждения об открытой двери

H32

Индикатор непристегнутых ремней безопасности

H33

Индикатор низкого уровня жидкости в бачке омывателя лобового стекла

H51

Индикатор предупреждения о невыключенных габаритах

H52

Индикатор открытой двери (левой двери или единственный)

H63

Индикатор неисправности системы управления двигателем (MIL)

H70

Индикатор системы поддержания скорости (круиз-контроля)

H98

Индикатор SRS

H99

Индикатор противобуксовочной системы

H108

Индикатор температуры окружающего воздуха

K40

Реле дальнего света фар

K46

Реле системы управления двигателем

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P7

Тахометр

P9

Спидометр

S1

Замок зажигания

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S27

Выключатель аварийной сигнализации

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

S136

Датчик низкого уровня жидкости в бачке омывателя лобового стекла

S324

Переключатель режимов работы цифрового дисплея

S389

Датчик аварийного давления моторногомасла

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле — пространство для ног, слева

X28-II

Блок предохранителей/реле, моторный отсек

Y117

Блок клапанов трансмиссии

Y163

Э/м клапан блокировки селектора ("P")

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
