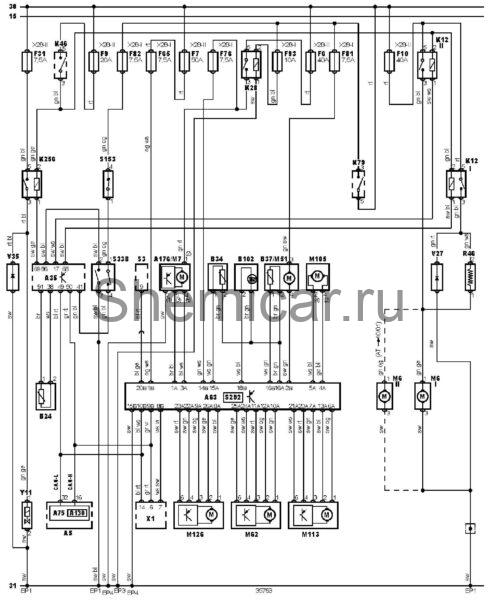

Электросхема кондиционера тип 2 Ford Mondeo 3

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем

A63

Электронный блок управления кондиционером

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

B24

Датчик температуры охлаждающей жидкости

B34

Датчик температуры на выходе из отопителя

B37

Датчик температуры воздуха в салоне

B102

Датчик солнечного света (система кондиционирования)

F6

Предохранитель

F7

Предохранитель

F9

Предохранитель

F10

Предохранитель

F31

Предохранитель

F65

Предохранитель

F76

Предохранитель

F81

Предохранитель

F82

Предохранитель

F93

Предохранитель

K12

Реле электродвигателя вентилятора системы охлаждения

K28

Реле электродвигателя вентилятора отопителя

K46

Реле системы управления двигателем

K256

Реле полного открытия дроссельной заслонки

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M51

Вентилятор датчика температуры воздуха в салоне

M62

Электродвигатель привода заслонок смешивания потоков воздуха

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M113

Электродвигатель привода заслонки обдува стекол

M126

Электродвигатель привода заслонки подачи воздуха к ногам

R46

Резистор электродвигателя вентилятора системы охлаждения

S3

Выключатель фар

S153

Датчик-выключатель по низкому давлению хладагента в системе кондиционирования

S292

Панель управления кондиционером/отопителем

S338

Двойной датчик-выключатель по давлению хладагента в системе кондиционирования

V27

Диод электродвигателя вентилятора системы охлаждения

V35

Диод цепи электромагнитной муфты компрессора кондиционера

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле — моторный отсек

X28-II

Блок предохранителей/реле — приборная панель

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
