Электросхема очистителей и омывателей тип 4 Ford Galaxy 1

Электрическая схема очистителей и омывателей автомобиля Ford Galaxy 1998, 1999, 2000 года выпуска.

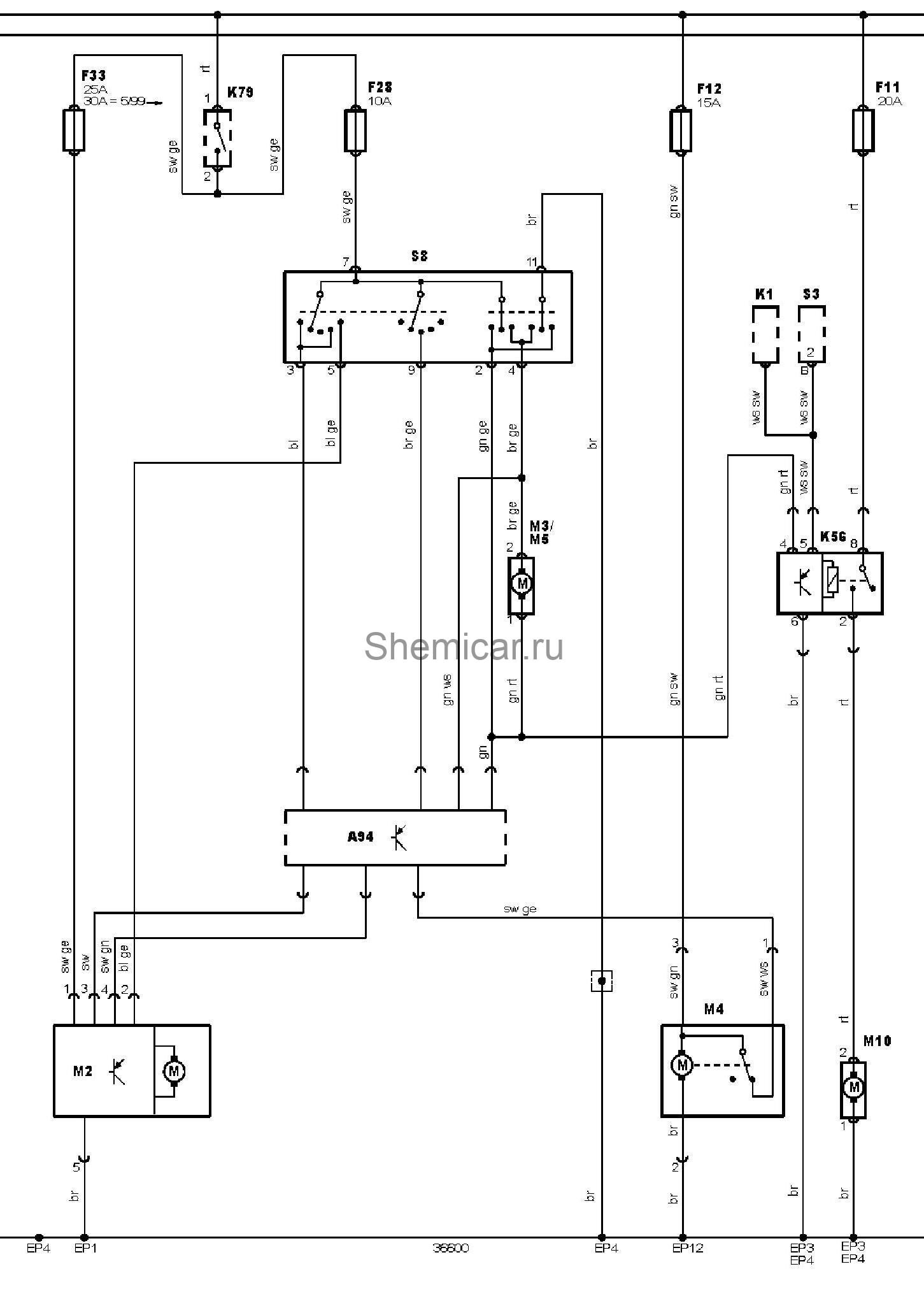

Электросхема очистителей и омывателей (08.1998-)

обозначения к электрической схеме Ford Galaxy

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A94	Интегрированное реле/блок управления
EP1	Точка массы
EP12	Точка массы
EP3	Точка массы
EP4	Точка массы
F11	Предохранитель
F12	Предохранитель
F28	Предохранитель
F33	Предохранитель
K1	Реле фар
K56	Реле насоса омывателя фар
K79	Реле основных цепей зажигания
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
M4	Электродвигатель очистителя заднего стекла
M5	Электродвигатель насоса омывателя заднего стекла
M10	Электродвигатель насоса омывателя фар (левый или единственный)
S3	Выключатель фар
S8	Переключатель управления очистителем / омывателем лобового стекла

цвета проводов на схеме.
