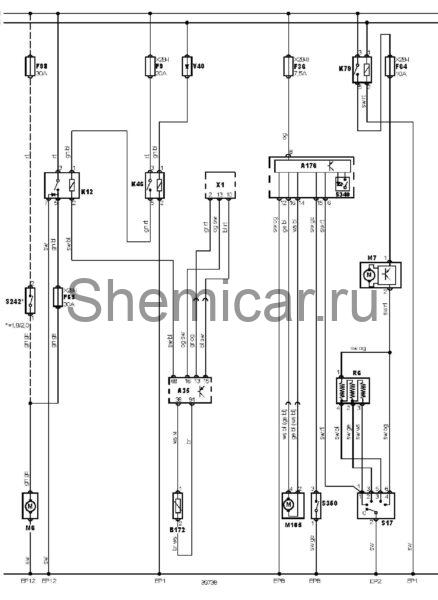

Электросхема обогрева салона тип 2 Ford Focus 1

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем (ECM)

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

B172

Датчик температуры головки блока цилиндров

EP1

Точка массы

EP12

Точка массы

EP2

Точка массы

EP8

Точка массы

F9

Предохранитель

F36

Предохранитель

F64

Предохранитель

F65

Предохранитель

F98

Предохранитель

K12

Реле электродвигателя вентилятора системы охлаждения

K46

Реле системы управления двигателем

K79

Реле основных цепей зажигания

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

R6

Резистор электродвигателя вентилятора отопителя

S17

Выключатель электродвигателя вентилятора кондиционера/отопителя

S340

Выключатель фар

S350

Датчик включения стояночного тормоза

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле 1

X28-II

Блок предохранителей/реле 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
