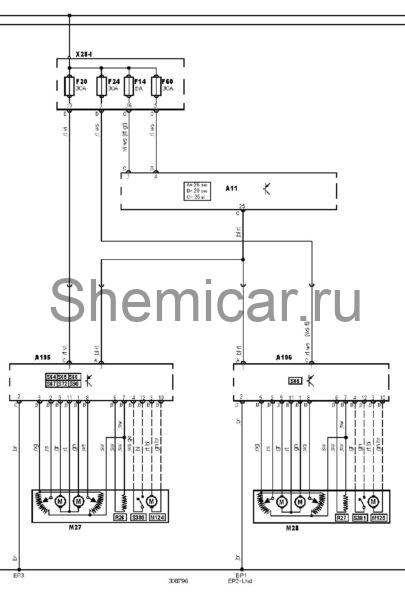

Электросхема электропривода зеркал тип 2 BMW X5 E53

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

EP1

Точка массы

EP2

Точка массы

EP3

Точка массы

F14

Предохранитель

F20

Предохранитель

F24

Предохранитель

F60

Предохранитель

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

M124

Электродвигатель привода складывания зеркала заднего вида на двери водителя

M125

Электродвигатель привода складывания зеркала заднего вида на двери пассажира

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

S64

Выключатель электропривода стеклоподъемника (дверь водителя)

S65

Выключатель электропривода стеклоподъемника (дверь пассажира)

S66

Выключатель электропривода стеклоподъемника (левая задняя дверь)

S67

Выключатель электропривода стеклоподъемника (правая задняя дверь)

S72

Выключатель блокировки электропривода стеклоподъемников

S98

Переключатель регулировки зеркал заднего вида

S380

Концевой выключатель привода складывания зеркала заднего вида на двери водителя

S381

Концевой выключатель привода складывания зеркала заднего вида на двери пассажира

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
