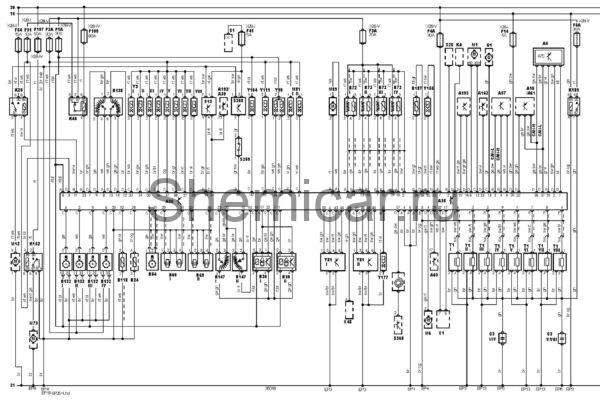

Электросхема двигателя 508S1 BMW 5 E39

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A39

Дополнительный блок индикации неисправности

A57

Электронный блок управления трансмиссией (TCM)

A61

Электронный блок управления противобуксовочной системой

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A162

Электронный блок управления иммобилайзером

A192

Блок управления освещением

A193

Многофункциональный переключатель в сборе

B24

Датчик температуры охлаждающей жидкости

B30-I

Датчик расхода воздуха (MAF)

B30-II

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69-I

Датчик детонации

B69-II

Датчик детонации

B72-I

Подогреваемый кислородный датчик 1

B72-II

Подогреваемый кислородный датчик 2

B72-III

Подогреваемый кислородный датчик 2

B72-IV

Подогреваемый кислородный датчик 1

B118

Датчик температуры каталитического нейтрализатора

B132-I

Датчик положения распределительного вала

B132-II

Датчик положения распределительного вала

B132-III

Датчик положения распределительного вала

B132-IV

Датчик положения распределительного вала

B138

Датчик положения педалиакселератора

B147-I

Датчик положения дроссельной заслонки

B147-II

Датчик положения дроссельной заслонки

B187

Датчик температуры электродвигателя вентилятора системы охлаждения

C3-I

Подавитель помех (аудиосистема)

C3-IV

Подавитель помех (аудиосистема)

C3-V

Подавитель помех (аудиосистема)

C3-VIII

Подавитель помех (аудиосистема)

EP13

Точка массы

EP19

Точка массы

EP25

Точка массы

EP3

Точка массы

EP4

Точка массы

EP5

Точка массы

EP6

Точка массы

EP8

Точка массы

F1A

Предохранитель

F2A

Предохранитель

F3A

Предохранитель

F4A

Предохранитель

F5A

Предохранитель

F14

Предохранитель

F31

Предохранитель

F41

Предохранитель

F54

Предохранитель

F107

Предохранитель

F109

Предохранитель

G1

Г енератор

K4

Реле стартера

K20

Реле топливногонасоса

K46

Реле системы управления двигателем

K152

Реле насоса системы подачи воздуха на выпуск

K189

Реле катушки зажигания

M1

Стартер

M6

Электродвигатель вентилятора системы охлаждения

M12

Топливныйнасос

M73

Насос системы подачи воздуха на выпуск

M81-I

Электродвигатель масляного насоса

M81-II

Электродвигатель масляного насоса

M89

Электродвигатель привода дроссельной заслонки

S1

Замок зажигания

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S28

Выключатель фонарей заднего хода

S258

Концевой выключатель (датчик положения) педали сцепления

S259

Датчик-выключатель нейтрального положения

S365

Комбинированный переключатель (на рулевом колесе)

T1-I

Катушка зажигания

T1-II

Катушка зажигания

T1-III

Катушка зажигания

T1-IV

Катушка зажигания

T1-V

Катушка зажигания

T1-VI

Катушка зажигания

T1-VII

Катушка зажигания

T1-VIII

Катушка зажигания

X1

Диагностический разъем (DLC)

X48

Разъем жгута проводов электрооборудования двигателя

Y3-I

Форсунка

Y3-II

Форсунка

Y3-III

Форсунка

Y3-IV

Форсунка

Y3-V

Форсунка

Y3-VI

Форсунка

Y3-VII

Форсунка

Y3-VIII

Форсунка

Y81-I

Привод системы изменения фаз газораспределения

Y81-II

Привод системы изменения фаз газораспределения

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

Y111

Э/м клапан подачи воздуха на выпуск

Y155

Клапан усилителя рулевого управления

Y177

Клапан управления давлением (система изменения фазгазораспределения)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
