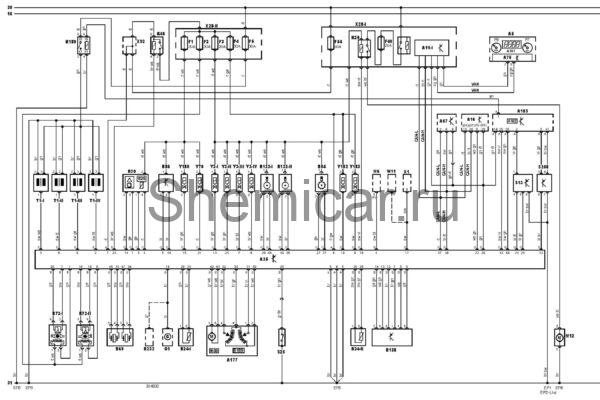

Электросхема двигателя N45B16A BMW 3 E90

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем

A57

Электронный блок управления КПП

A75

Блок управления комбинацией приборов

A161

Многофункциональный дисплей

A162

Электронный блок управления иммобилайзером

A177

Блок управления дроссельной заслонкой

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B86

Датчик уровня моторного масла

B138

Датчик положения педали акселератора

B169

Датчик положения электродвигателя привода дроссельной заслонки

B233

Датчик состояния аккумуляторной батареи

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F40

Предохранитель

F54

Предохранитель

G1

Г енератор

K20

Реле топливного насоса

K46

Реле системы управления двигателем

K189

Реле катушки зажигания

M6

Электродвигатель вентилятора системы охлаждения

M12

Топливныйнасос

M89

Электродвигатель привода дроссельной заслонки

P7

Тахометр

P9

Спидометр

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S25

Датчик аварийного давления масла

S258

Концевой выключатель (датчик положения) педали сцепления

T1

Катушка зажигания

VAN

Шина данных VAN

W11

Запасной провод (жгут проводов)

X1

Диагностический разъем (DLC)

X92

Разъем (джампер)

Y3

Форсунка

Y70

Клапан вентиляции топливного бака

Y182

Привод системы изменения фаз газораспределения, впуск

Y183

Привод системы изменения фаз газораспределения, выпуск

Y189

Электропневмоклапан усилителя тормозов

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
