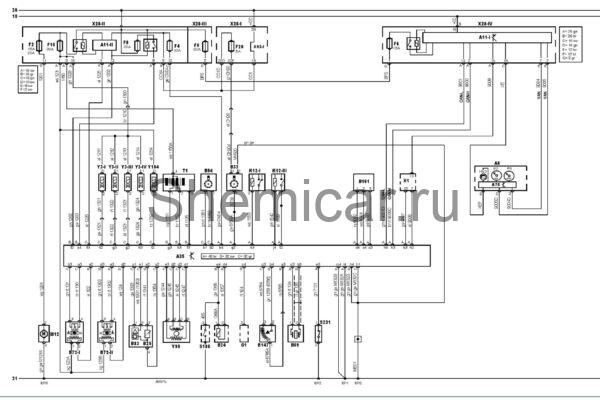

Электросхема двигателя KFW Citroen Xsara II

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A35

Электронный блок управления двигателем

A75

Блок управления комбинацией приборов

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик 1 — перед каталитическим нейтрализатором

B72-II

Подогреваемый кислородный датчик 2 — после каталитического нейтрализатора

B83

Датчик абсолютного давления воздуха во впускном коллекторе

B147

Датчик положения дроссельной заслонки

B161

Датчик давления хладагента системы кондиционирования

CAN-H

Шина данных CAN

CAN-L

Шина данных CAN

F2

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F8

Предохранитель

F15

Предохранитель

F20

Предохранитель

G1

Г енератор

H63

Индикатор неисправности системы управления двигателем (MIL)

K12-I

Реле 1 электродвигателя вентилятора системы охлаждения

K12-III

Реле 3 электродвигателя вентилятора системы охлаждения

M12

Топливныйнасос

P7

Тахометр

P9

Спидометр

S186

Датчик температуры охлаждающей жидкости

S231

Датчик-выключатель по давлению в системе усилителя рулевого управления

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле 1, приборная панель

X28-II

Блок предохранителей/реле 1, моторный отсек

X28-III

Блок предохранителей/реле 2, моторный отсек

X28-IV

Блок предохранителей/реле 2, приборная панель

Y3

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
